任务一 熟悉EST仿真实验环境
学习目标
- 熟悉仿真系统界面和场景界面;
- 熟悉办公场景布线的特点和链路特征;
- 熟悉铜缆测试仪和光纤测试仪的区别;
- 熟悉不同适配器的区别;
- 熟悉如何使用仿真系统;
- 针对办公场景掌握定制化操作策略，教学实训中侧重场景可视化与步骤拆解。
情景任务
你需要对办公网布线系统中的铜缆和光纤进行测试，对于现有的测试工具，需要提前进行熟悉，掌握测试标准，测试方法，测试参数。
本任务中你需要熟悉测试仪的使用，选择不同的测试模块和相应的标准进行测试，并完成测试和保存数据。
界面介绍
启动客户端软件，登录EST仿真系统，主窗口会显示运行模式，选择本地模式
输入用户名和密码进行登录
进入首页后，上方会显示EST仿真系统的所有菜单，选择场景化模式下的办公场景
进入场景化仿真测试软件模块后您将看到如下页面，大致分为场景仿真区域、仪表操作区域、连接操作区域、工具库区域（含主机/模块/适配器/跳线/辅助工具），以及两侧隐藏的场景切换及任务说明按键和结果分析提交按键。
场景仿真区域
该区域模拟了不同场景下的设备插座、机柜、配线架。作为场景内的链路接口
办公/家庭装维场景
仪表操作区域
该区域模拟了不同仿真测试仪，主要通过仿真实现测试仪菜单配置、介质测试、测试结果查看的功能。
| 线缆分析仪仿真界面 | 认证测试仪仿真界面 | 无线分析仪仿真界面 |
|---|---|---|
| <figure style={{ textAlign: 'center' }}><img src={require('./media/image6.png').default} style={{ height:'auto', width:'auto', display:'block', margin:'0 auto' }} alt="" /><figcaption style={{ marginTop:'10px' }}> | <figure style={{ textAlign: 'center' }}><img src={require('./media/image7.png').default} style={{ height:'auto', width:'auto', display:'block', margin:'0 auto' }} alt="图形用户界面 描述已自动生成" /><figcaption style={{ marginTop:'10px' }}> | <figure style={{ textAlign: 'center' }}><img src={require('./media/image8.png').default} style={{ height:'auto', width:'auto', display:'block', margin:'0 auto' }} alt="绿色的手机 描述已自动生成" /><figcaption style={{ marginTop:'10px' }}> |
| <figure style={{ textAlign: 'center' }}><img src={require('./media/image9.png').default} style={{ height:'auto', width:'auto', display:'block', margin:'0 auto' }} alt="" /><figcaption style={{ marginTop:'10px' }}> | <figure style={{ textAlign: 'center' }}><img src={require('./media/image10.png').default} style={{ height:'auto', width:'auto', display:'block', margin:'0 auto' }} alt="" /><figcaption style={{ marginTop:'10px' }}> | <figure style={{ textAlign: 'center' }}><img src={require('./media/image11.png').default} style={{ height:'auto', width:'auto', display:'block', margin:'0 auto' }} alt="" /><figcaption style={{ marginTop:'10px' }}> |
连接操作区域
该区域上层为跳线、连接器等辅助测试测试材料放置区域，下层为测试仪主机、远端测试模块安装、适配器安装区域（左图为未安装模块，右图为安装测试模块示例）。
| 未安装模块 | 安装测试模块 |
|---|---|
| <figure style={{ textAlign: 'center' }}><img src={require('./media/image12.png').default} style={{ height:'300px', width:'auto', display:'block', margin:'0 auto' }} alt="手机的屏幕 描述已自动生成" /><figcaption style={{ marginTop:'10px' }}> | <figure style={{ textAlign: 'center' }}><img src={require('./media/image13.png').default} style={{ height:'300px', width:'auto', display:'block', margin:'0 auto' }} alt="手机的屏幕 描述已自动生成" /><figcaption style={{ marginTop:'10px' }}> |
工具库区域

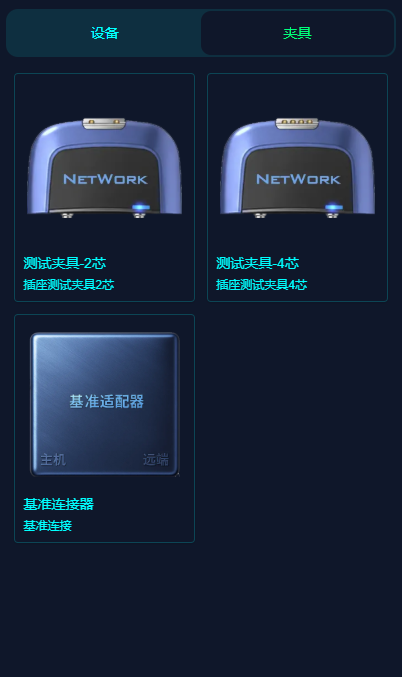

该区域为一个工具库，用户可以从此处选择所需要使用的设备主机、模块、夹具、适配器、跳线、连接器、测试工具等。
 |
 |
 |
 |
|---|---|---|---|
 |
 |
 |
其中模块、适配器，鼠标左键点击希望使用的物品拖放到 连接操作区域下层主机或远端层即可实现拖放安装
跳线、连接器，鼠标左键点击希望使用的物品拖放到 连接操作区域上层连接器层即可实现拖放安装
鼠标移至设备上方，点击右键，选择卸载模块，实现卸载模块更换铜或光模块。
任务说明
点击任意场景切换及任务说明区域（再次点击则隐藏弹窗），则会从页面左侧滑出一个弹窗。该处会显示针对于当前场景（办公场景）下的场景说明及任务目标，用户需要在该场景下按照什么要求完成链路测试内容。
表单提交区域
点击任意表单提交区域（再次点击则隐藏弹窗），则会从页面右侧滑出一个弹窗， 可以在弹窗内记录链路故障内容并提交记录。
功能介绍
设备仿真模块
设备安装、连接、寻线等硬件部分仿真操作

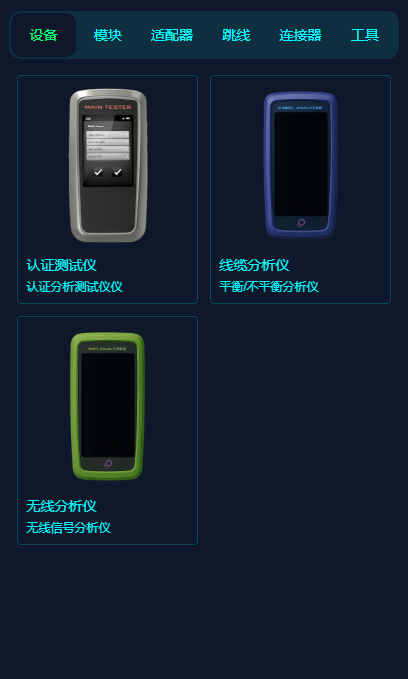

测试仪主机部署
鼠标点击 工具库区域-设备 中的测试仪，拖放至虚框设备安装处
测试模块通用安装

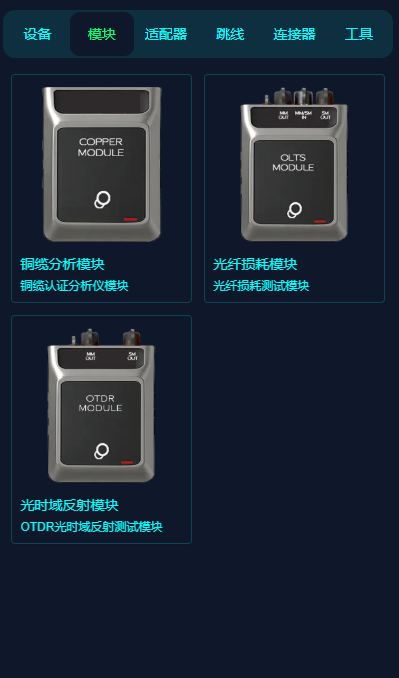

鼠标点击 工具库区域-模块
中的测试模块，拖放至测试仪主机或远端区域，松开鼠标左键，当设备上方出现
 |
 |
 |
|---|---|---|
| 铜缆模块 | 光损耗模块 | OTDR模块 |
表示测试模块已经安装，并且会有一声提示音表示成功安装。安装成功后仪主机与远端上方会出现不同的连接窗口。

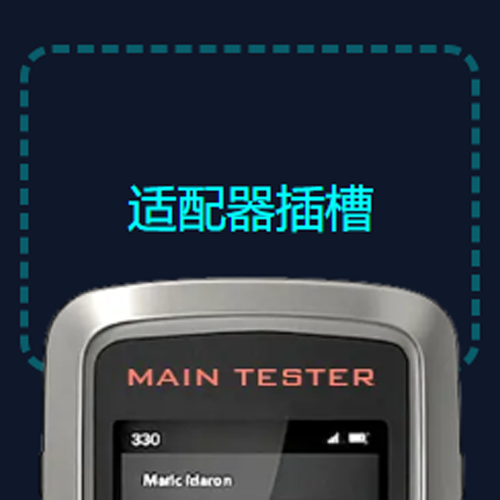

- 铜缆分析模块安装成功后，在被安装设备顶部出现一个适配器插槽安装框。适配器需要从工具库区域->适配器中进行拖放安装

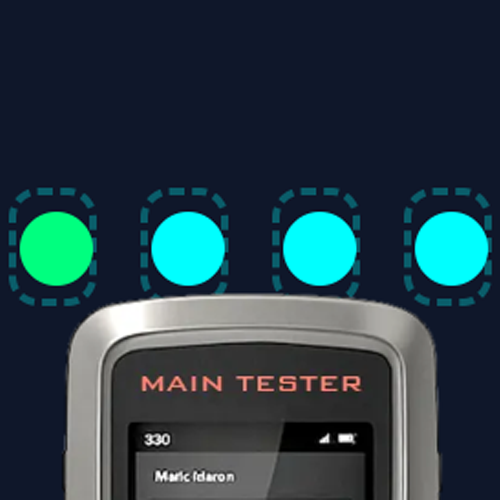

- 光纤损耗模块安装成功后，在被安装设备顶部会出现四个圆点，此处的接口从左到右分别代表[单模光源、单/多光功率计、多模光源、红光光源]。

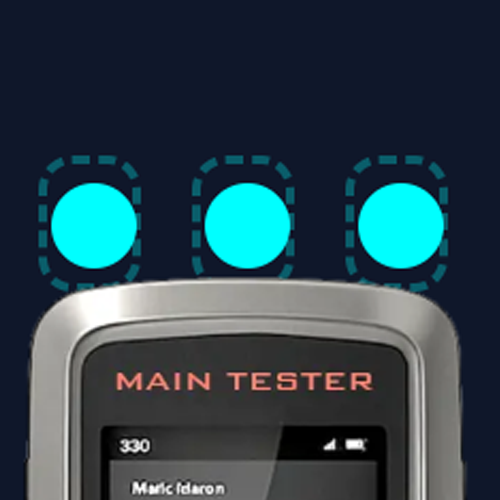

- 光时域反射模块安装成功后，在被安装设备顶部会出现三个圆点，此处的接口从左到右分别代表[单模输出、多模输出、红光光源]。
测试模块通用卸载
右键已经安装模块的设备将弹出一个
卸载模块的弹窗。点击此菜单项，将移除该设备安装的模块。

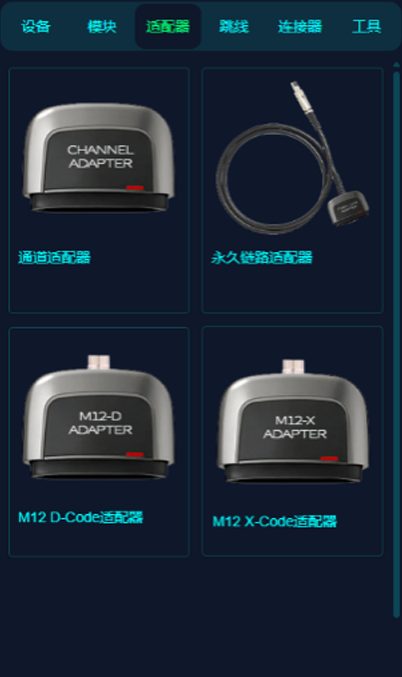

铜缆适配器安装
鼠标点击 工具配件区域-适配器
中的适配器，拖放至测试仪主机或远端区域的适配器插槽安装框
，松开鼠标左键，当插槽内出现
适配图标则表示安装成功。

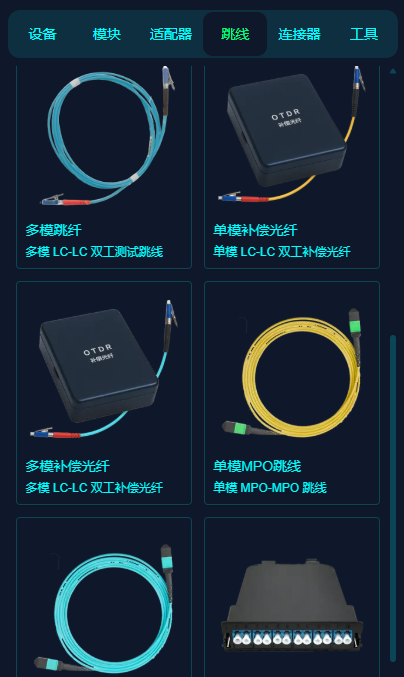

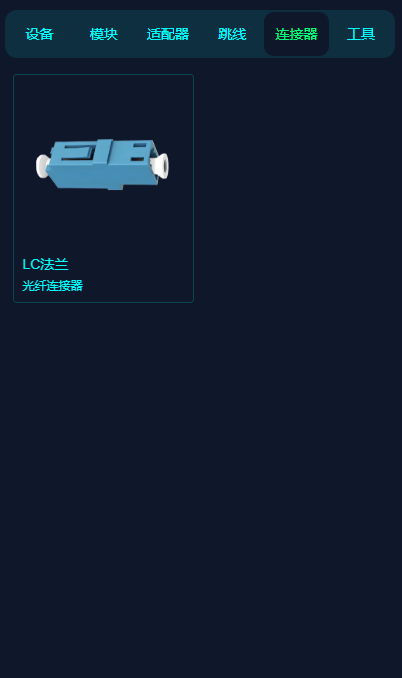

跳线、连接器的使用
鼠标点击 工具配件区域-跳线/连接器
中的物品，拖放至跳线区域，跳线区域会出现所拖放的跳线，代表拖放成功。并且跳线与连接器都会出现对应数量的连接/被连接点。
连接点
目前所有硬件连接区域内的物品，如果可以连接或者被连接，则会出现一个蓝色的小圆点
，鼠标聚焦该点时，圆点将呈现绿色
或黄色
。若该表示的物品为插座，则可以鼠标点击该圆点，拖出一根连线，连接到物品为插头的圆点处，松开鼠标，完成连接，代表线缆插头与物品插座相连接。

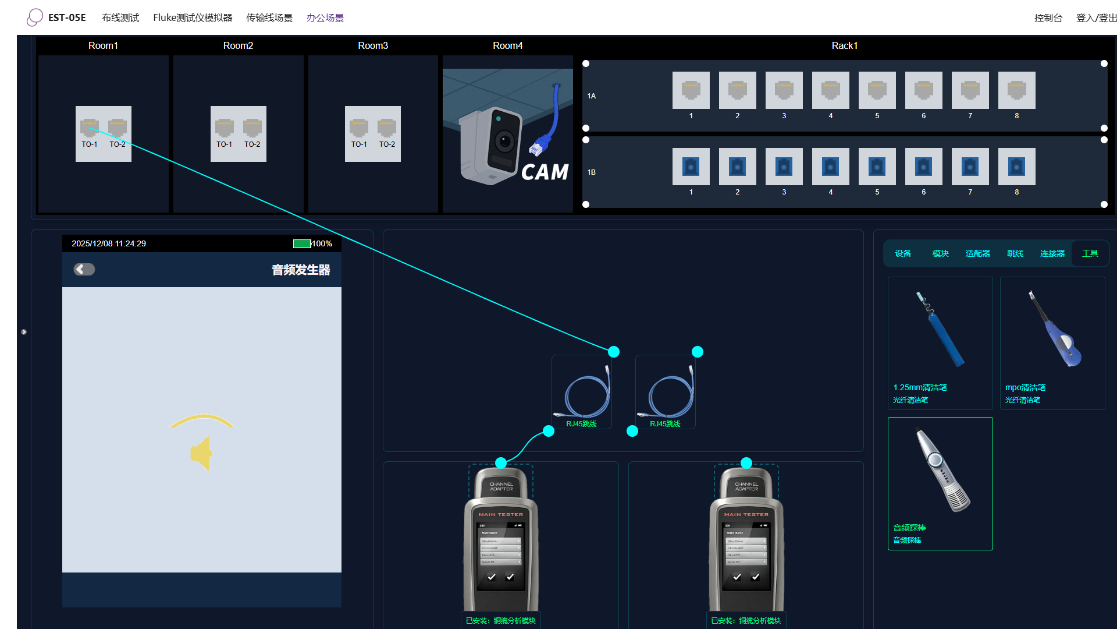

铜缆音频寻线
在部分场景下，可能需要使用音频探棒进行寻线，首先点击测试仪工具菜单内的 音频发生器
，进入音频发生器界面。其次任意模块连接一条铜缆链路

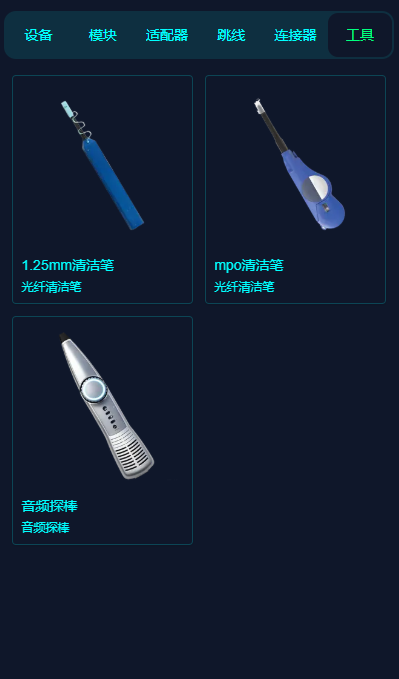

点击工具配件区域-工具-音频探棒，此时鼠标会变成音频探棒的样式，即可在端口中进行寻找，根据声音确认链路对端端口。
光纤端口清洁
点击工具配件区域-工具-清洁笔，鼠标将激活成清洁笔的样式
，将鼠标移动到光纤端口，单击鼠标左键，表示一次光纤端口清洁，并且屏幕的右下角将出现此端口的清洁情况
。
光纤可视红光故障定位仪
在部分场景下，可能需要使用光纤可视红光故障定位仪进行光纤定位，首先需要在主机设备上安装光纤损耗模块或光时域反射模块，点击测试仪屏幕内的工具按钮-可视故障定位，进入可视故障定位界面。连接光纤测试模块的红光光源端口，点击屏幕内
后即可在被连接的端口的对端，看见闪烁的红点，代表此条光纤链路的两个端点位置。
测试与分析
项目管理、测试、分析等仪表内测试仿真操作
参考EST仿真测试仪的操作，平台可以仿真创建项目管理，设置项目名称，选择项目配置，保存测试结果等操作。
当前版本支持的测试模型极限值标准（详情请见表1. 支持的极限值标准列表）
表1：EST仿真测试系统支持的极限值标准列表
铜缆链路极限值
| 场景 | 支持内容 |
|---|---|
| 通用场景 | 支持 GB/T，Cat5e~Cat6A 的 永久链路模型、通道链路模型、链路模型，支持（+ALL）(+PoE) 测试 基准方式：永久+通道适配器 |
光缆损耗测试极限值
| 场景 | 支持内容 |
|---|---|
| 通用场景 | 支持 GB/T 各标准的单/多模光纤。 类型：单模/多模 基准方式：一跳线法 |
光缆 OTDR 极限值
| 场景 | 支持内容 |
|---|---|
| 通用场景 | 支持 GB/T 各标准的单/多模光纤。 类型：单模 补偿方式： 1. 发射光纤补偿 2. 发射/接收补偿 |
:::note 标准极限值会通过 EST 仿真测试系统 版本进行升级更新 :::
