任务一 使用测试仪选择光纤验收标准进行测试
注意事项：
（1）如测试中仪器检测到光纤中有活动光，请立即断开光纤和测试仪的连接；
（2）如测试中被测链路端口或连接头有损坏，请勿强行与测试仪进行连接；
（3）如测试仪亏电，请充电后再使用；
（4）测试需要按照训练活动的测试步骤，逐步执行，对于生成的测试结果，及时存储报告，随时了解通过率百分比情况。
（5）测试中可能会遇到各种无法测试或测试数据异常的情形，需要重新连接被测链路，紧固连接器，清洁被测链路等操作后，再继续进行测试。
【操作要领】
1.测试仪准备
（1）选择福禄克网络公司的CertiFiber Pro测试仪，包括主机、远端和光纤附件。
（2）开机，预热5分钟。
2.新建测试项目
（1）新建一个测试项目，按表2.4.1中①-⑫所示步骤，标准选择OS2 TIA-568.3-D-1 Singlemode OSP（STD）
表2.4.1 新建测试项目步骤
| 步骤①：在主界面选择第二栏 | 步骤②：选择 “新测试” | 步骤③：进入配置界面 |
|---|---|---|
 |
 |
 |
| 步骤④：选择测试类型：智能远端 | 步骤⑤：选择光纤类型项 | 步骤⑥：选择光纤类型 |
 |
 |
 |

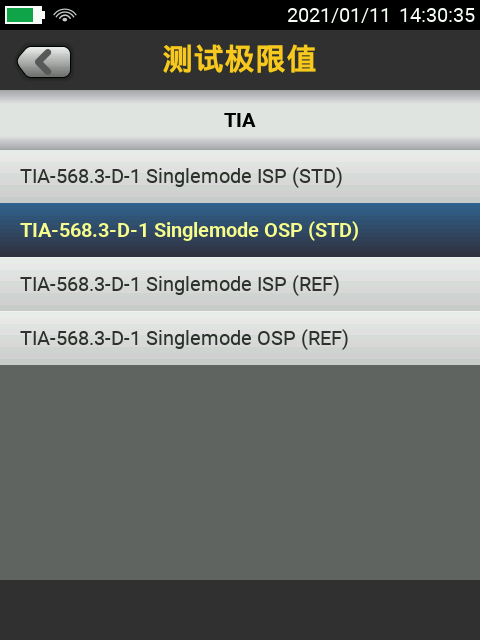

| 步骤⑦：选择测试极限值项 | 步骤⑧：选择测试极限值 | 步骤⑨：选择参考值方法，设置连接器和熔接点数量 |
 |
 |
 |

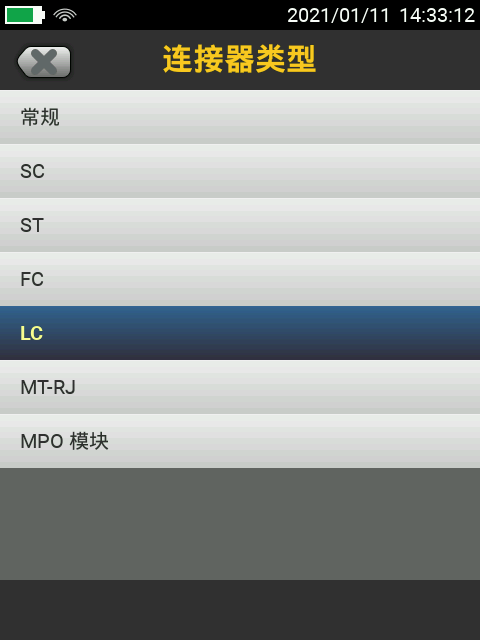

| 步骤⑩：选择连接器类型 | 步骤⑪：选中 “使用所选的” | 步骤⑫：完成光纤测试标准选择 |
 |
 |
 |
3.设置参考执行测试
（1）按照表2.4.2中①-⑥所示步骤，按图连接参考跳线，设置参照，并接入被测链路，进行测试。
表2.4.2 设置参考执行测试步骤
| 步骤①：运行向导 | 步骤②：连接测试跳线，如果跳线有黑红标识，注意跳线两头连接 | 步骤③：接入两根新跳线做TRC验证，确保新接入跳线损耗小于测试最低要求 |
|---|---|---|
 |
 |
 |
| 步骤④：进行测试参考跳线TRC验证 | 步骤⑤：接入被测链路 | 步骤⑥：测试被测链路 |
 |
 |
 |
（2）测试完成后，按照表2.4.3中①-③所示步骤，设置名称，获得测试结果，存储报告，并查看测试结果。
表2.4.3 测试完成步骤

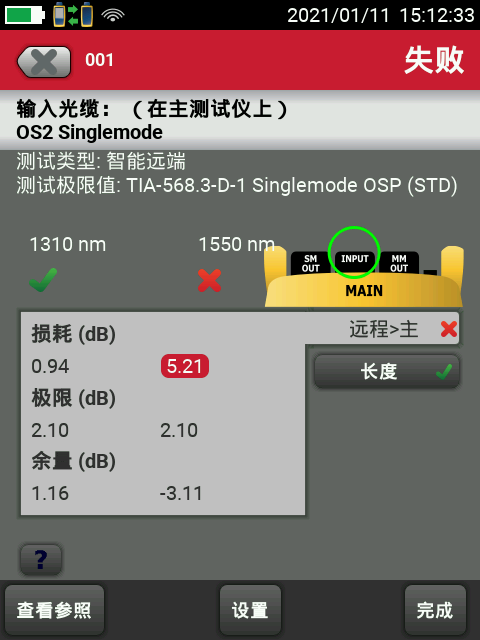

| 步骤①：设置名称，保存结果。如果收发方向命名反了，则点击互换名称按键 | 步骤②：查看失败测试结果（如有） | 步骤③：查看成功测试结果（如有） |
|---|---|---|
 |
 |
 |
继续寻找下一条链路的进行测试，直至整个系统所有光纤信息点测试完成。
