| 1 | 任务二 OTDR测试仪测试 |
:::note[真实测试仪场景注意事项]
- 如测试中仪器检测到光纤中有任务光，请立即断开光纤和测试仪的连接；
- 如测试中被测链路端口或连接头有损坏，请勿强行与测试仪进行连接；
- 如测试仪亏电，请充电后再使用； :::
测试仪准备
- 选择EST仿真OTDR测试仪测试仪，包括主机和光纤附件。
- 开机，预热5分钟（仿真测试仪可跳过此步骤）。
新建测试项目
- 新建一个测试项目，按表2.4.4中①-⑨所示步骤，标准选择GB/T 50312-2016 Fiber Link
表2.4.4 使用OTDR新建测试项目步骤

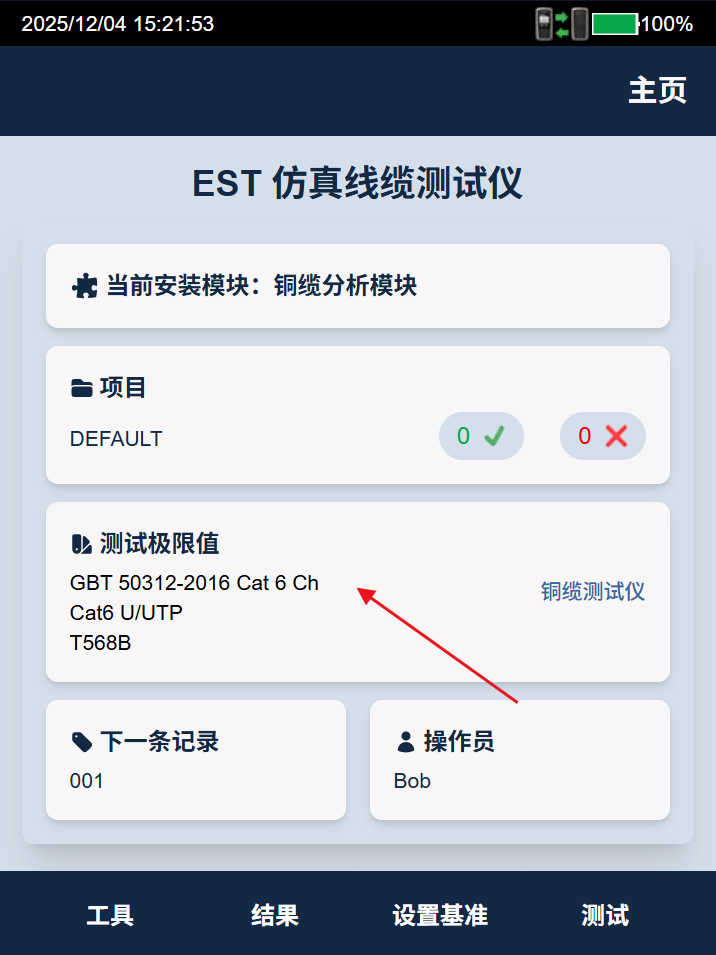

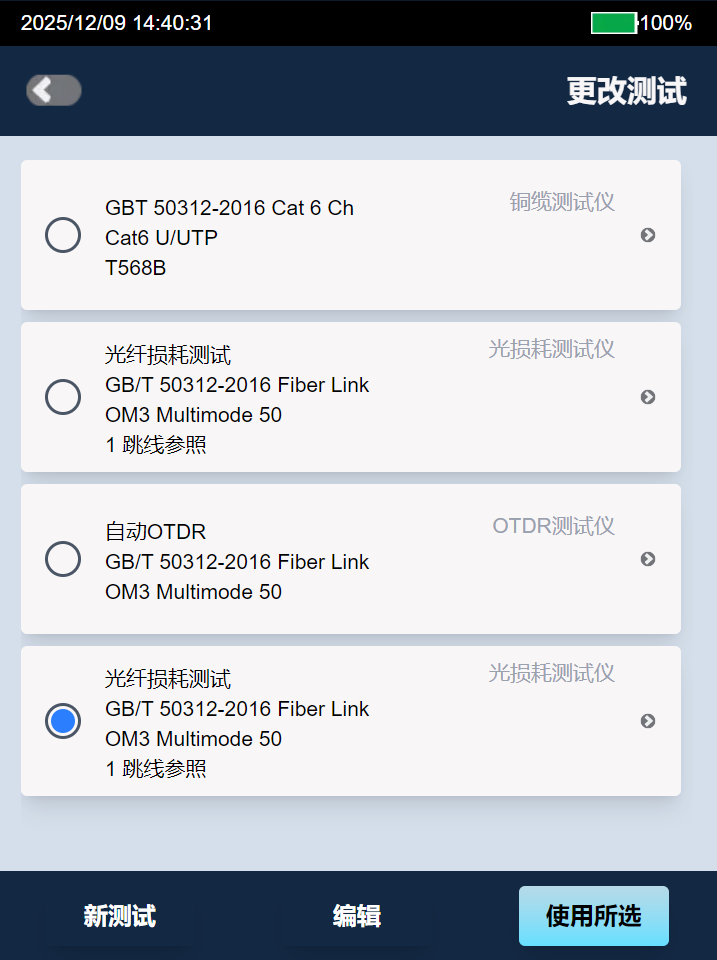

| 步骤①：在主界面选择第二栏 | 步骤②：选择“新测试” | 步骤③：选中“模块：铜缆测试”选项 |
|---|---|---|
 |
 |
 |
| 步骤④：选择光损耗测试仪 | 步骤⑤：选中光纤类型，进入光纤类型列表 | 步骤⑥：选择光纤类型 |
 |
 |
 |
| 步骤⑦：选中测试极限值项 | 步骤⑧：选择测试极限值 | 步骤⑨：选中“使用所选” |
 |
 |
 |
| 步骤⑩：选择保存 | 步骤⑪：选中 “使用所选” | 步骤⑫：完成光纤测试标准选择 |
|
 |
 |
设置补偿执行测试
- 测试仪端口接入补偿光纤，按照表2.4.5中①-⑤所示步骤，设置完补偿后，接入被测链路，并进行测试。
表2.4.5设置补偿执行测试步骤
| 步骤①：选择设置补偿 | 步骤②：设置仅前导 | 步骤③：设置补偿 |
|---|---|---|
 |
 |
 |
| 步骤④：设置补偿成功后，保存 | 步骤⑤：接入被测光纤，按下测试，得到测试结果 | |
 |
 |
- 测试完成后，按照表2.4.6中①-②所示步骤，设置名称，获得测试结果，存储报告，并查看测试结果。
表2.4.6 测试完成步骤
| 步骤①：设置名称，保存结果 | 步骤②：保存完成（左上角确认名称已生效） | |
|---|---|---|
 |
|
 |
- 继续寻找下一条链路的进行测试，直至整个系统所有光纤信息点测试完成。
