| 0 | 任务一 光纤损耗标准验收测试 |
:::note[真实测试仪场景注意事项]
- 如测试中仪器检测到光纤中有任务光，请立即断开光纤和测试仪的连接。
- 如测试中被测链路端口或连接头有损坏，请勿强行与测试仪进行连接。
- 如测试仪亏电，请充电后再使用。
- 测试需要按照训练任务的测试步骤，逐步执行，对于生成的测试结果，及时存储报告，随时了解通过率百分比情况。
- 测试中可能会遇到各种无法测试或测试数据异常的情形，需要重新连接被测链路，紧固连接器，清洁被测链路等操作后，再继续进行测试。 :::
测试仪准备
-
选择EST仿真光纤认证测试仪，包括主机、远端和光纤附件。
-
开机，预热5分钟（仿真测试仪可跳过此步骤）。
新建测试项目
- 新建一个测试项目，按表2.4.1中①-⑫所示步骤，标准选择GB/T 50312-2016 Fiber Link
表2.4.1 新建测试项目步骤
| 步骤①：在主界面选择第三栏 | 步骤②：选择“新测试” | 步骤③：选中“模块：铜缆测试”选项 |
|---|---|---|
 |
 |
 |
| 步骤④：选择 光损耗测试仪 | 步骤⑤：选择光纤类型项 | 步骤⑥：选择光纤类型 |
 |
 |
 |
| 步骤⑦：选择测试极限值项 | 步骤⑧：选择测试极限值 | 步骤⑨：选择参考值方法，设置连接器和熔接点数量 |
 |
 |
 |
| 步骤⑩：选择保存 | 步骤⑪：选中“使用所选” | 步骤⑫：完成光纤测试标准选择 |
|
 |
 |
设置参考执行测试

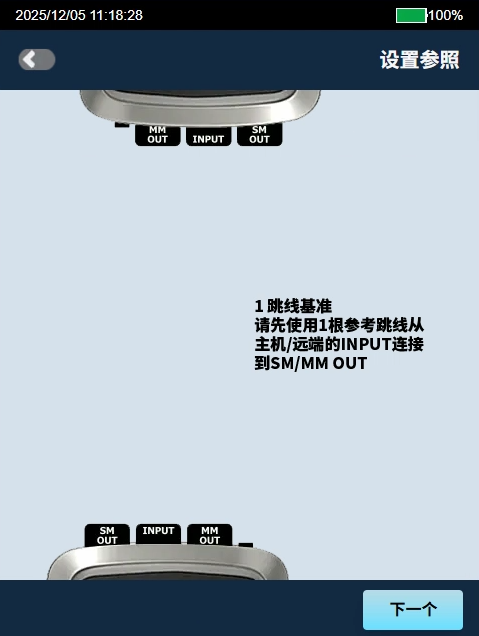

- 按照表2.4.2中①-⑥所示步骤，按图连接参考跳线，设置参照，并接入被测链路，进行测试。
表2.4.2 设置参考执行测试步骤

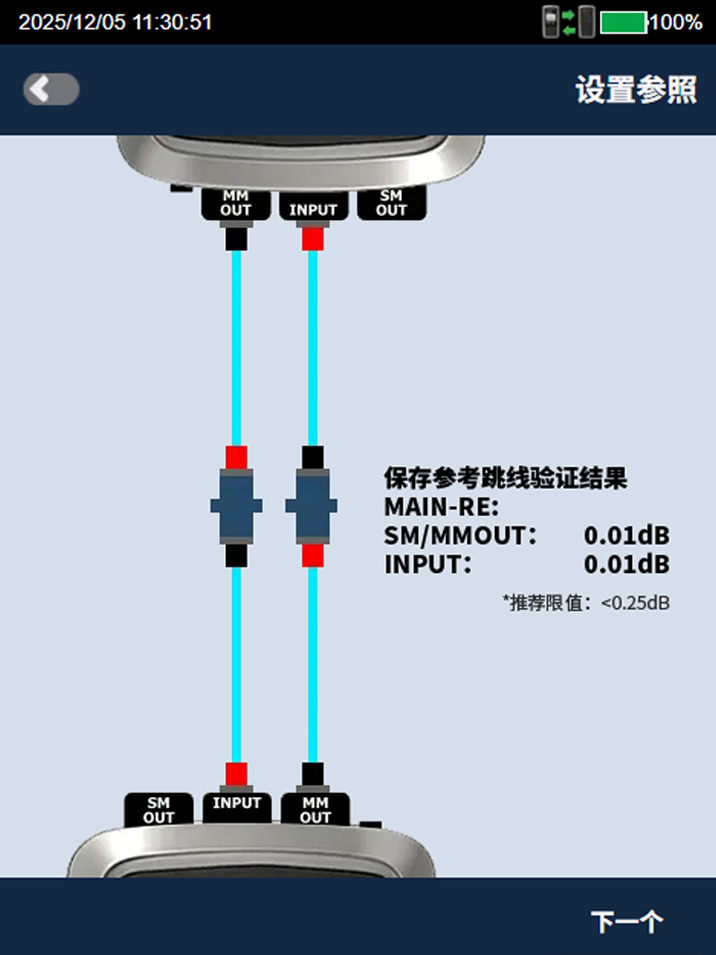

| 步骤①：设置参照 | 步骤②：连接测试跳线（如跳线有黑红标识，注意两端对应） | 步骤③：接入两根新跳线做 TRC 验证，确保损耗小于最低要求 |
|---|---|---|
 |
 |
 |
| 步骤④：进行测试参考跳线 TRC 验证 | 步骤⑤：接入被测链路 | 步骤⑥：测试被测链路 |
 |
 |
 |

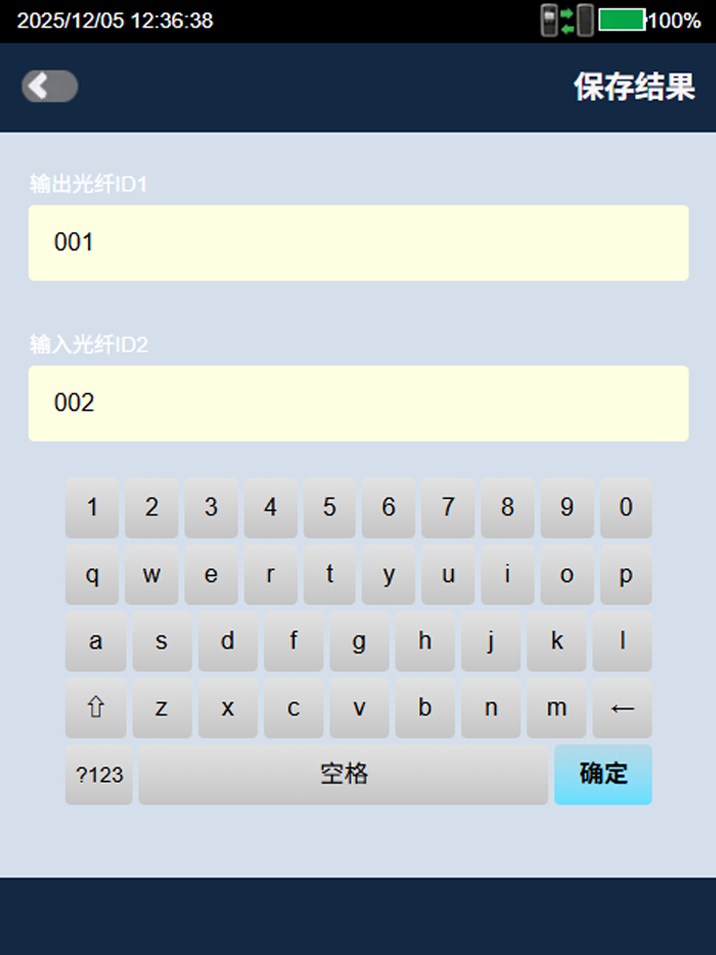

| 步骤①：设置名称，保存结果。 | ||
 |
继续寻找下一条链路的进行测试，直至整个系统所有光纤信息点测试完成。
