确定错误类型
测试结果未通过时，查看是否为近端串音、近端串音功率和、衰减近端串音比、衰减远端串音比、衰减近端串音比功率和、衰减远端串音比功率和等问题。如图1.8.23所示。
串音类问题故障分析

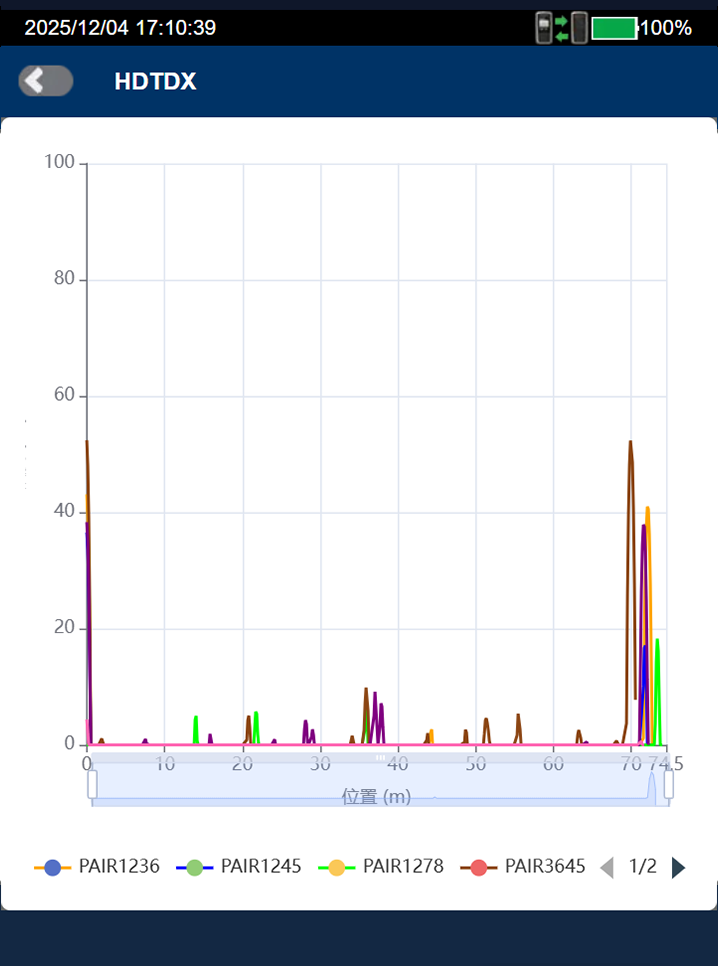

查看HDTDX分析中串音发生位置信息。
 |
 |
 |
|---|---|---|

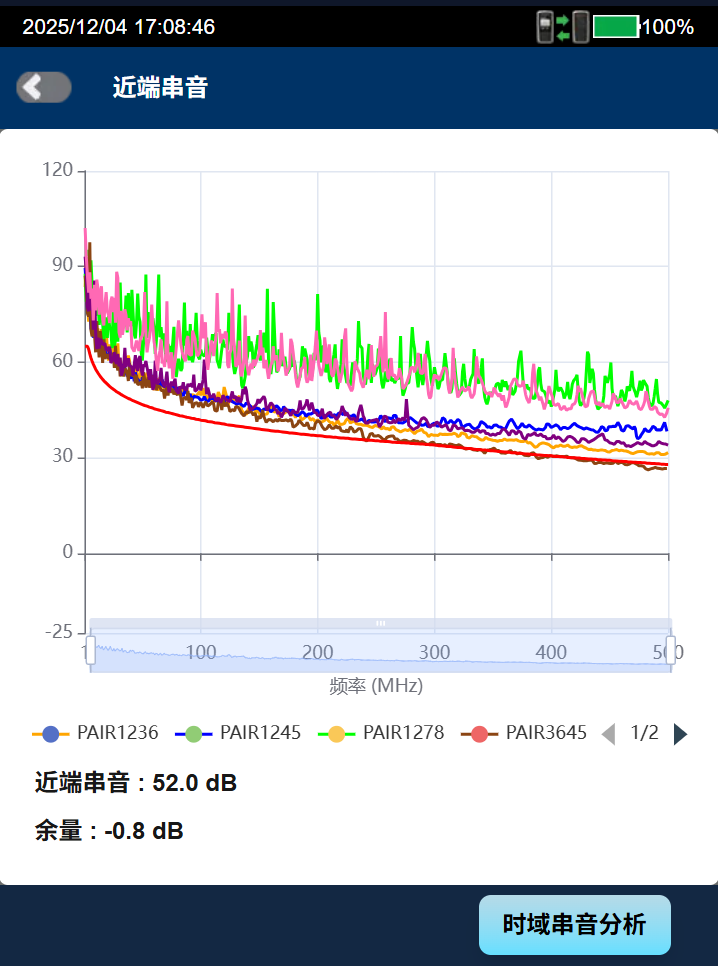

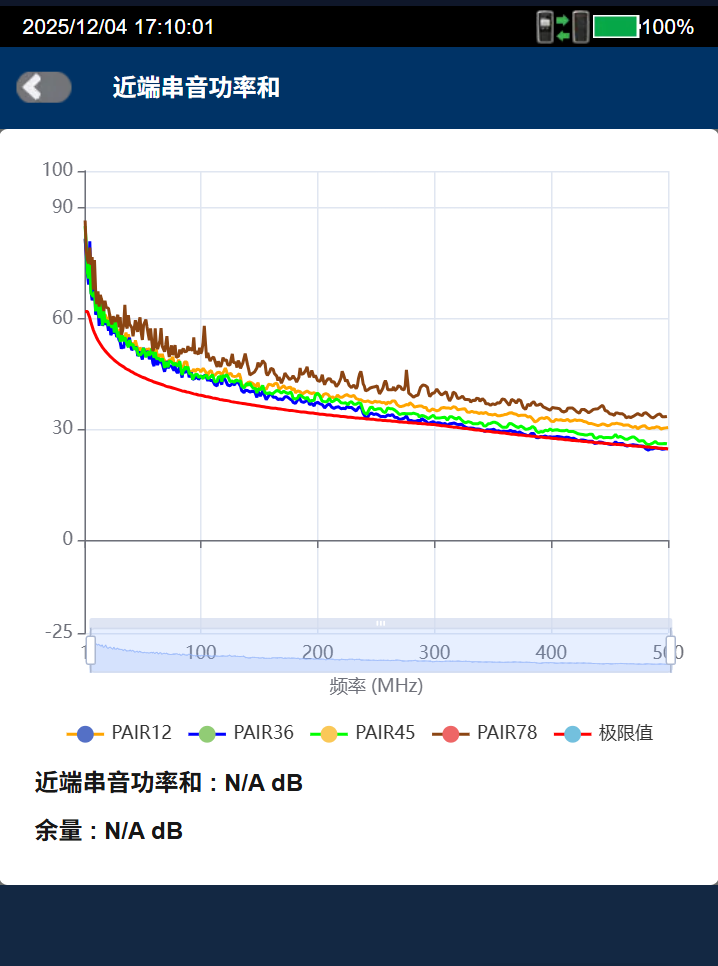

| （a）NEXT失败 | （b）PS NEXT失败 | （c）HDTDX定位 |
图1.8.23 串音测试结果
记录串音类问题分析故障原因
按照表1.8.4格式，填写故障类型、故障定位和原因分析。
表1.8.4故障类型、故障定位和原因分析
| 故障类型 | 主要故障位置和原因分析（样例） |
|---|---|
| 近端串音 NEXT 失败 | 近端 2.3m 处，线对间干扰超标 |
| 综合近端串音 PS NEXT 失败 | 近端 2.3m 处，线对组间干扰超标 |
| 衰减近端串音比 ACR-N 失败 | 近端 2.3m 处，线对间抗干扰能力不达标 |
| 衰减远端串音比 ACR-F 失败 | 线对间抗干扰能力不达标（无法定位） |
| 衰减近端串音比功率和 PS ACR-N 失败 | 近端 2.3m 处，线对组间抗干扰能力不达标 |
| 衰减远端串音比功率和 PS ACR-F 失败 | 线对组间抗干扰能力不达标（无法定位） |
修复故障链路
对于串音故障为某一个位置点造成的，则尝试修复该位置，可重打该处模块或水晶头，保证各线对开绞距离尽量小，如测试仍不通过，则更换该处模块或水晶头再行测试，判断是否通过测试。
对于串音故障为某一段链路造成的，则替换该段链路，如无法替换，则弃用该链路。
