确定错误类型
测试结果未通过时，查看是否为平衡性问题。
平衡性问题故障分析
查看结果中电阻平衡性和传输平衡性详情，如图1.8.25所示。电阻平衡性在电阻结果一栏中进行分析，传输平衡性在TCL和ELTCTL中查看。
 |
 |
|---|---|

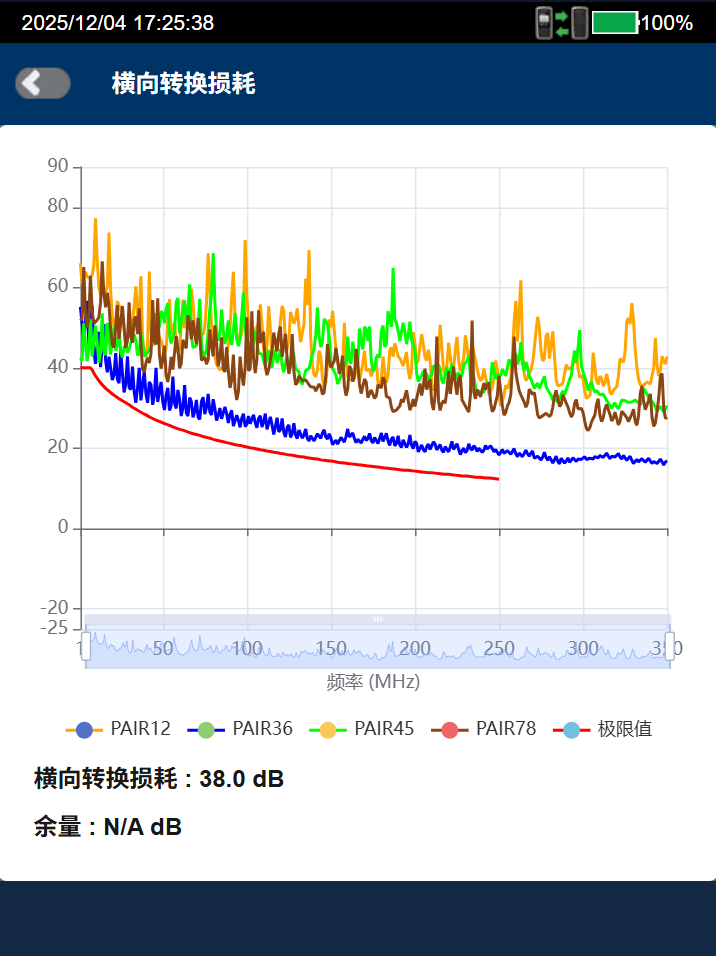

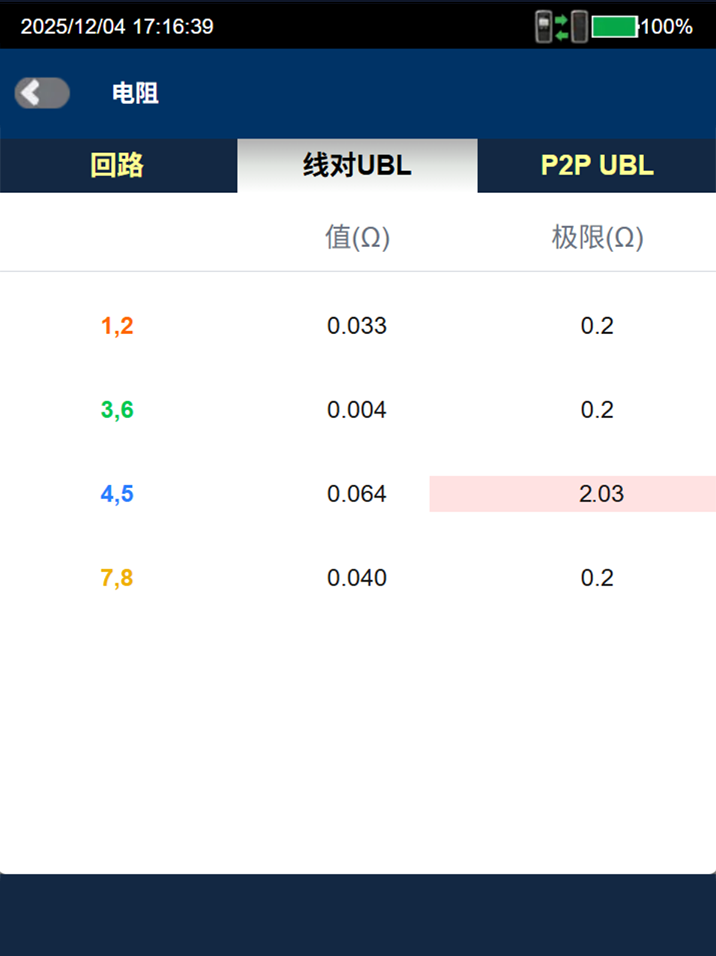

| （a）电阻平衡性失败 | （b）传输平衡性失败 |
图1.8.25 平衡性测试结果
记录平衡性问题分析故障原因
按照表1.8.6格式，填写故障类型、故障定位和原因分析。
表1.8.6故障类型、故障定位和原因分析
| 故障类型 | 主要故障位置和原因分析（样例） |
|---|---|
| 电阻不平衡 | 电阻线对间阻值不平衡或线对与线对间阻值不平衡 |
| 电阻不平衡 | TCL和ELTCTL抗外部干扰能力不达标 |
修复故障链路
对于电阻不平衡故障，原因可能为压接不到位或者电阻特性不稳定。尝试再次压接模块或水晶头，测试平衡是否改善，如未改善，需要分段测试排除有问题链路节点。
对于传输不平衡故障，原因可能为线缆对地阻抗的不均衡，这很难通过现场修复，一般通过更换高稳定性的线缆来改善传输平衡性。
