确定错误类型
测试结果未通过时，查看是否为回波损耗问题。如图1.8.24所示。
长度问题故障分析
查看时域反射分析分析中回波发生位置信息。
 |
 |
|---|---|

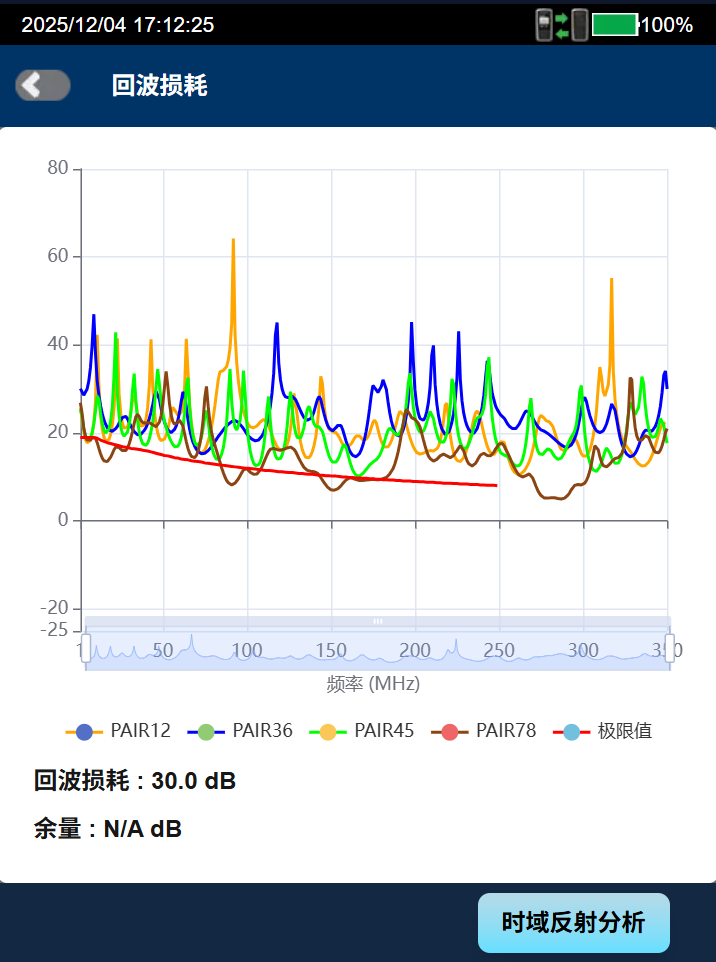

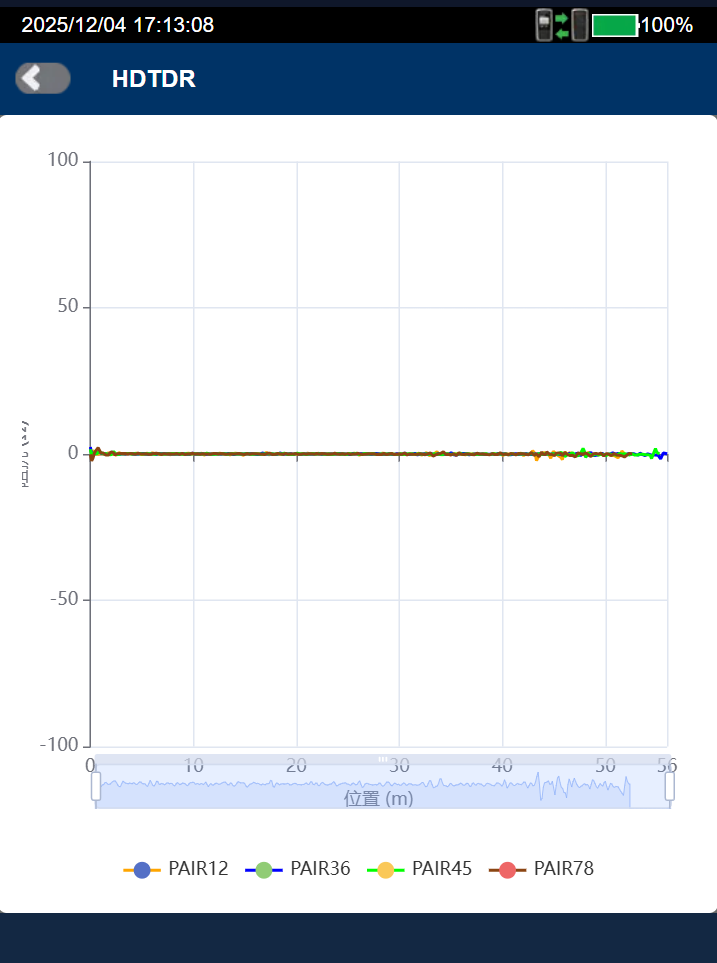

| （a）回波损耗失败 | （b）时域反射分析定位 |
图1.8.24回波损耗测试结果
记录回波损耗问题分析故障原因
按照表1.8.5格式，填写故障类型、故障定位和原因分析。
表1.8.5故障类型、故障定位和原因分析
| 故障类型 | 主要故障位置和原因分析（样例） |
|---|---|
| 回波损耗失败 | 近端2.5m处，1-2线对阻抗不匹配，回波超标 |
| 回波损耗失败 | 近端5到10m段，3-6线对阻抗不匹配，回波超标 |
修复故障链路
对于回波损耗故障为某一个位置点造成的，则尝试修复该位置，可重打该处模块或水晶头，保证每对线间距变化尽量小且均匀，如测试仍不通过，则更换该处模块或水晶头再行测试，判断是否通过测试。
对于回波损耗故障为某一段链路造成的，则替换该段链路，如无法替换，则弃用该链路。
