| sidebar_position | sidebar_label |
|---|---|
| 0 | 任务一 接线图问题故障分析 |
你需要查看上一任务中的测试结果,分析有问题的链路(见图 1.8.19)。如测试正常,测试设备在测试界面右上方显示 通过,顶部背景色为绿色;如存在问题,则显示 失败,顶部背景色为红色。测试失败的链路,测试结果会显示失败的参数(以红叉表示)。以下六个任务需要你对失败参数进行分析,找出故障原因,并修复故障。
![]() |
![]() |
|---|---|

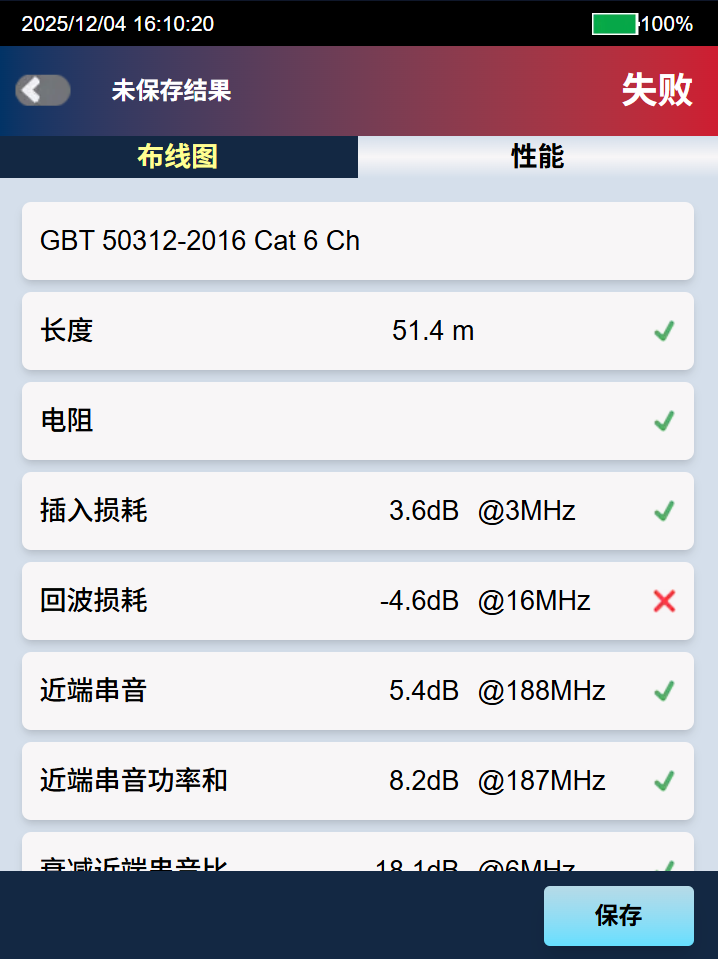

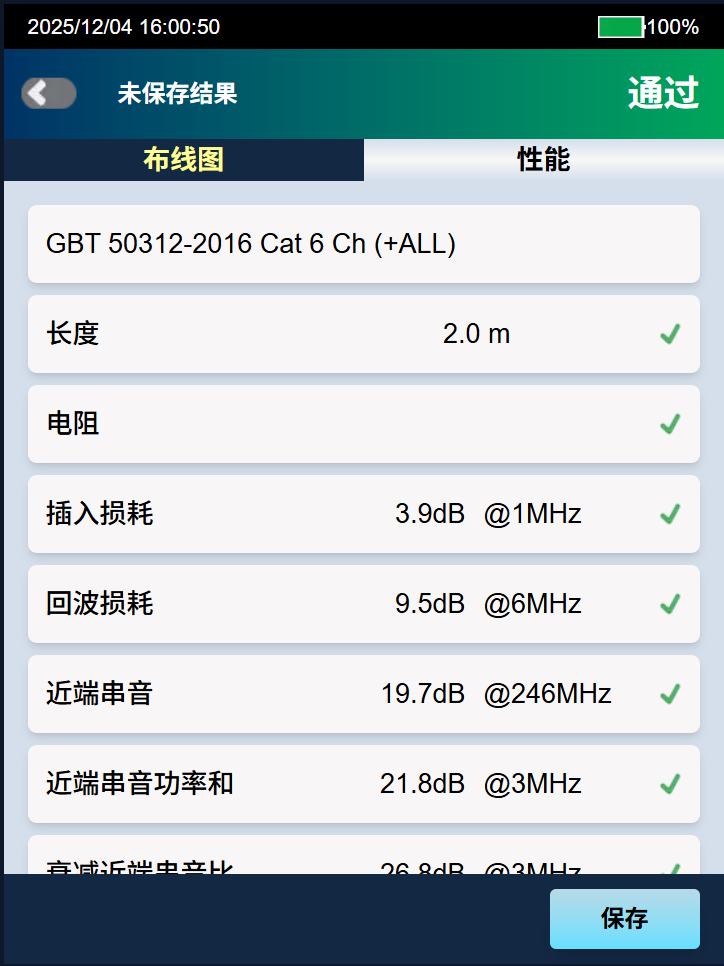

| 图1.8.19 测试结果通过 | 图1.8.20 测试结果失败 |
:::note 注意事项 (1)测试中经常会遇到各种测试不通过的情形,故障原因可能是单一故障,也可能是复杂故障;有的故障可以定位,有的故障无法定位,须结合不通过的原因进行综合故障分析或定位。
(2)定位可运用仪器上的时域反射分析和时域串扰分析故障定位技术,分别定位回波损耗故障以及串音类故障。 :::
确定错误类型
测试结果未通过时,查看是否为接线图问题。
接线图问题故障分析
查看结果中的接线图详情。如下图表,判断各类接线图故障类型。
![]() |
![]() |
![]() |
![]() |
|---|---|---|---|
| (a) | (b) | (c) | (d) |
![]() |
![]() |
![]() |
|
| (e) | (f) | (g) |

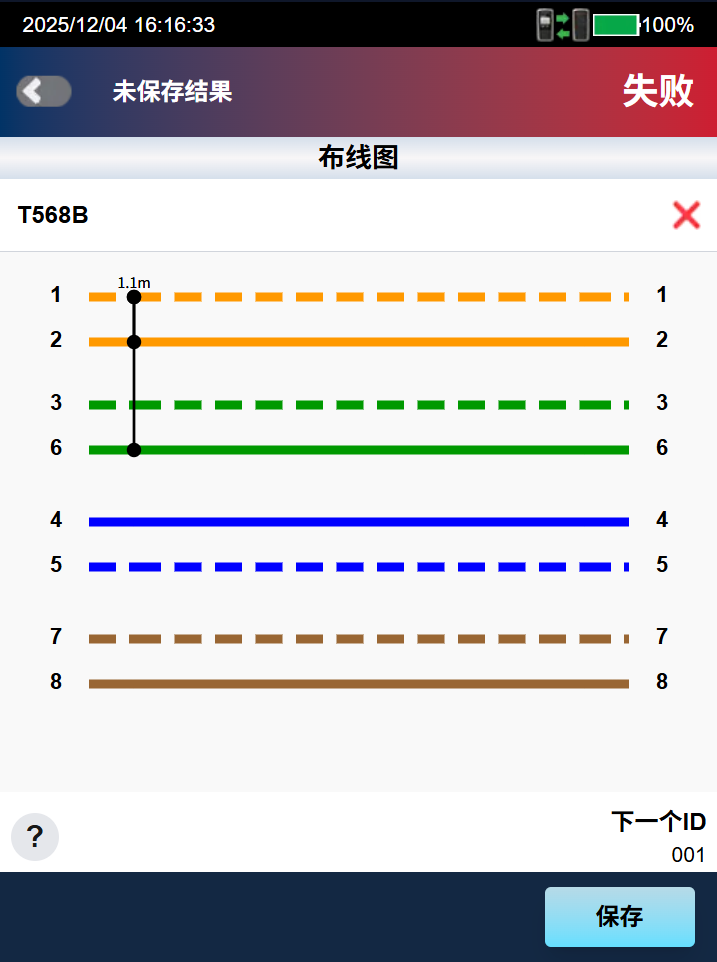

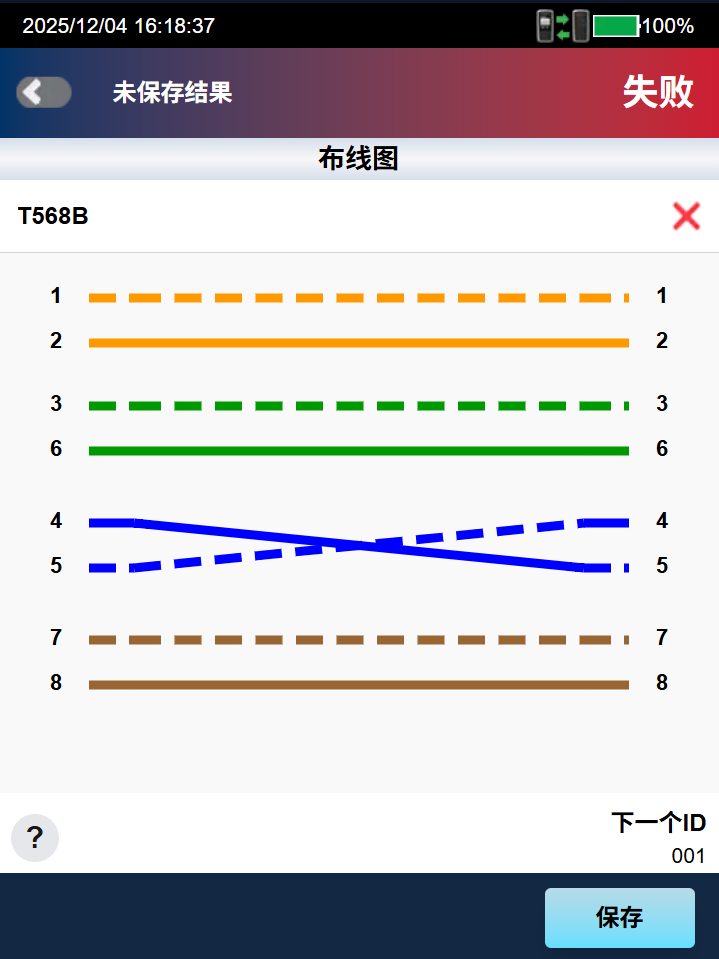

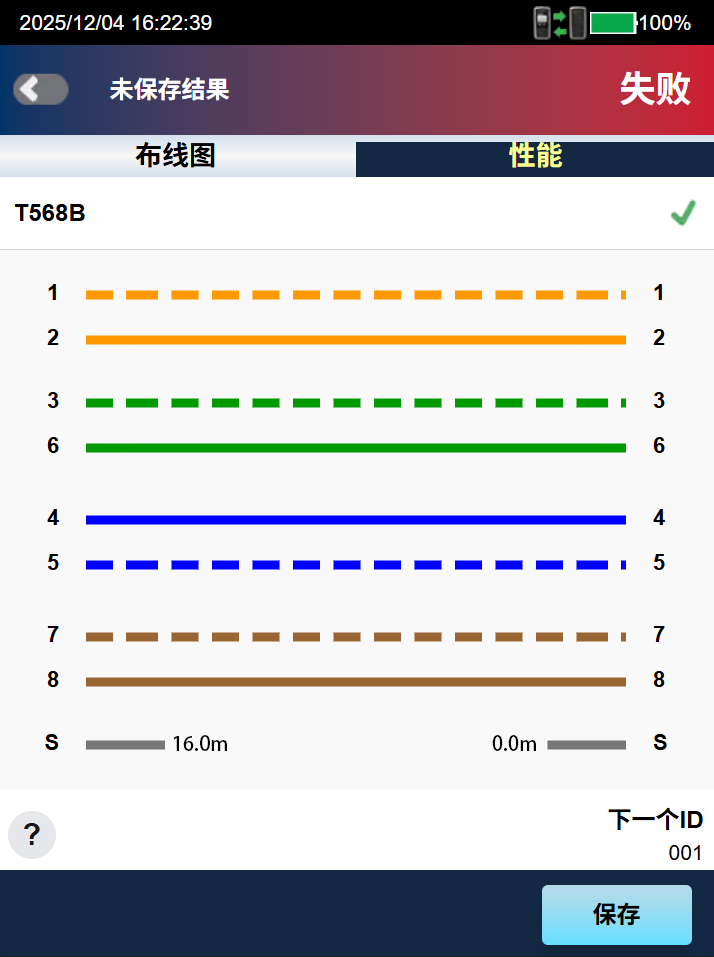

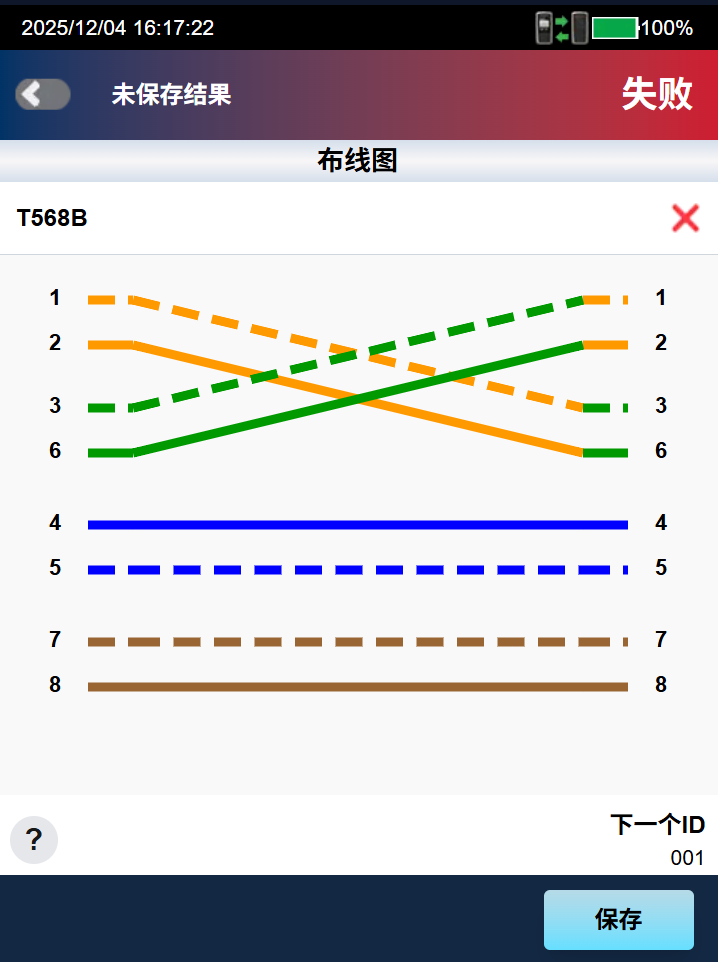

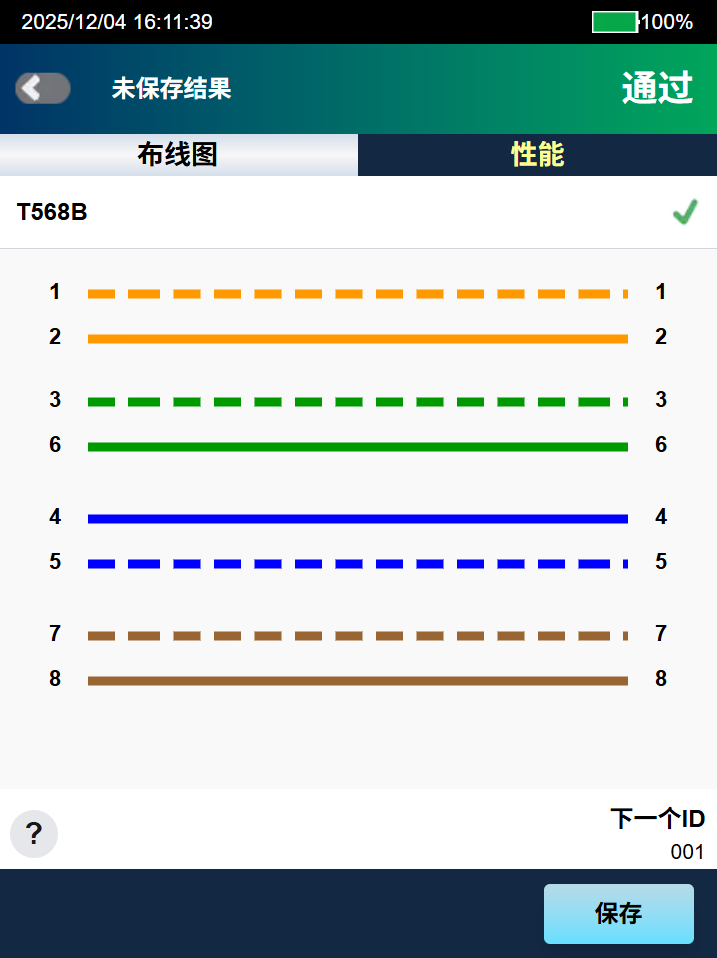

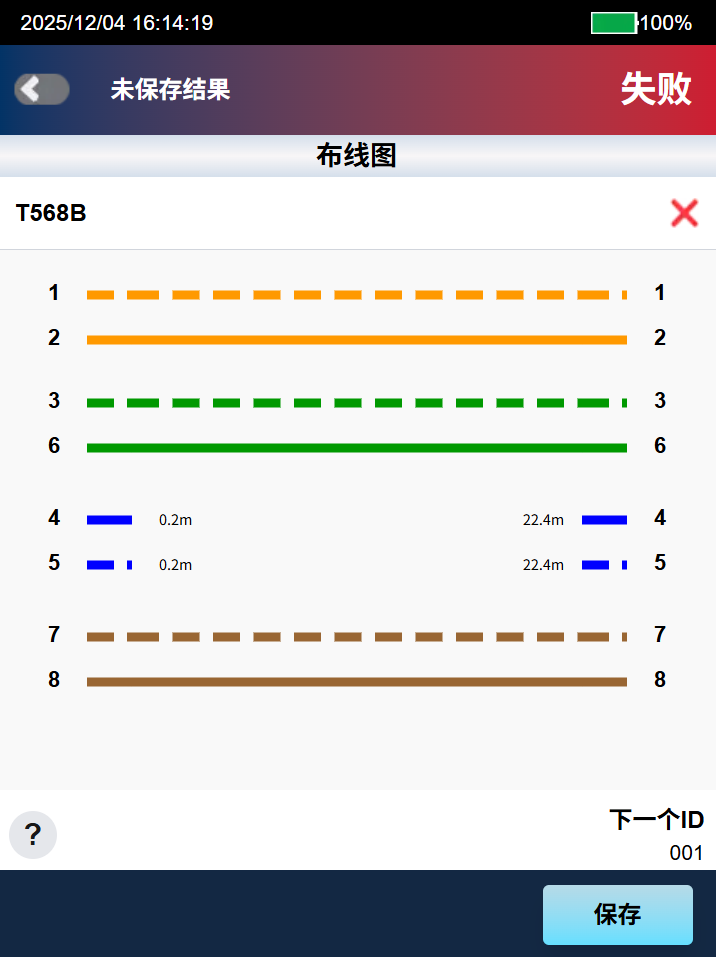

自(a)到(g)分别为通过、跨接、串绕、开路、交叉、短路、屏蔽不连续等。对照你的测试结果,判断属于何种接线图故障。
记录接线图问题分析故障原因
按照表1.8.1格式,填写故障类型、故障定位和原因分析。
表1.8.1 故障类型、故障定位和原因分析
| 故障类型 | 主要故障位置和原因分析(样例) |
|---|---|
| 开路 | 3 线路于近端 2.5m 处开路,于远端 17.5m 处开路 |
| 短路 | 7,8 线对于近端 3.7m 处短路 |
| 跨接 | 1,2-3,6 线对跨接 |
| 交叉 | 1,2 线对交叉 |
| 串绕 | 3,4-5,6 线对串绕 |
| 屏蔽不连续 | 近端 2m 处屏蔽层不连续 |
| 乱序 | 多线路线序错误 |
修复故障链路
对于线序错误问题,重打模块或水晶头,进行修复。
对于开路短路问题,查看距离,找到故障位置,并尝试修复,如不能修复,则更换线缆。
对于屏蔽问题,查看距离,找到故障位置,重做屏蔽,进行修复。
