任务一 使用测试仪选择铜缆验收标准进行测试
注意事项:
（1）如测试中有PoE链路或电话线链路时，请确认链路处于无源状态；
（2）如测试中被测链路端口或连接头有损坏，请勿强行与测试仪进行连接；
（3）如测试仪亏电，请充电后再使用；
（4）测试需要按照训练活动的测试步骤，逐步执行，对于生成的测试结果，及时存储报告，随时了解通过率百分比情况。
（5）测试中经常会遇到不通过的情形，可运用仪器上的线序图、长度、HDTDR和HDTDX故障定位技术，了解不通过原因和位置。
【操作要领】
设置基准
（1）选择福禄克DSX2-5000线缆认证测试仪，包括主机、远端和适配器，图1.7.11。
（2）关机状态下，将一个“DSX-PLA004”永久链路适配器安装于主机，一个“DSX-CHA004”通道链路适配器安装于远端。

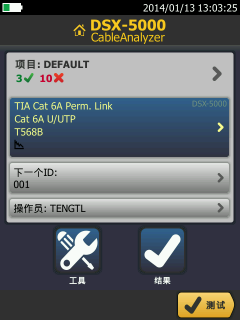

（3）开机，进入主界面，选择工具->设置参照，如图1.7.12，按下测试，等待几秒钟，至参照设置完成。
（4）取下测试适配器，备用。
图1.7.12 设置参照
安装测试适配器
（1）保持开机状态，将测试标准对应的测试适配器安装在主机、远端上。
（2）当选择“ TIA CAT 6A PERM.LINK”永久链路测试标准时，主机远端各安装一个“DSX-PLA004”永久链路适配器；
（3）当选择“ TIA CAT 6A CHANNEL”通道测试标准时，主机远端各安装一个“DSX-CHA004”通道适配器；
（4）当选择 “ TIA CAT 6A CHANNEL+MPTL” MPTL测试标准时，主机安装一个“DSX-PLA004”永久链路适配器，远端安装一个“DSX-PC6A”跳线链路适配器。
新建测试项目
新建一个测试项目，按表1.7.1步骤①-⑫所示步骤，标准选择TIA Cat 6A通道。
表1.7.1 新建测试项目步骤
| 步骤①：在主界面选择第二栏 | 步骤②：选择 “新测试” | 步骤③：选中“模块：DSX-5000”选项 |
|---|---|---|
 |
 |
 |
| 步骤④：选择 DSX-5000模块 | 步骤⑤：选中线缆类型项 | 步骤⑥：选择线缆类型 |
 |
 |
 |
| 步骤⑦：选中测试极限值项 | 步骤⑧：选择测试极限值 | 步骤⑨：保存设置 |
 |
 |
 |
| 步骤⑩：选中 “使用所选的” | 步骤⑪：完成TIA 6A标准选择 | |
 |
 |
执行测试
（1）如图1.7.13~图1.7.14所示，按下测试Test键，进行TIA Cat 6A通道标准测试，得到通过或失败的结果，如下图中，本图中显示失败，即当前线缆不符合TIA CAT6A的标准。
（2）请按照对应的CAT5E，CAT6，CAT6A TIA标准进行测试。
图1.7.13 测试进程
图1.7.14 测试失败时的界面图例
（3）如测试失败，按下稍后解决按钮，再按下存储按钮保存测试报告；如测试成功，按下存储按钮保存测试报告。
（4）继续寻找下一条链路进行测试，直至整个建筑物布线系统内所有铜缆信息点测试完成。
