4.1思路和方法
查看项目施工区域平面图，确定主干光缆分布，确定光纤链路构成分段情况。首先查看光纤配线架接口类型、室内室外、光纤类型、熔接情况等信息，确定光纤链路点位，判断测试方法、测试波长，根据链路两端情况，选择测试模型，并设置参考；再根据设计施工要求，选择合适的测试标准，配置仪器的熔接点和连接器数量或其他参数，然后连接测试链路，执行测试，生成报告。
确定现场光纤布线情况
1.确定光纤链路点位路由
光纤的测试一般位于机柜两端，通过一到两芯红光测试确认光缆走向。需要注意一般红光功率为1dBm到30dBm，检测距离有5km~40km不等，长距离使用时，须注意量程，超长距离光纤不适用于红光确定点位路由。
2.确定测试方法
光纤测试方法分两种，一级测试和二级测试。一般智能建筑验收建议采用一级测试，如本次任务中的光纤链路测试，数据中心建议采用二级测试，如网络核心机房内以及各汇聚机房内光纤链路，GB/T50312-2016《综合布线系统工程验收规范》中对于光纤的测试，首选一级测试，高速光纤建议验收测试采用二级测试。
一级测试，主要用于确保高质量的网络性能和完整性。
一级测试测试内容包括：
（1）验证电缆长度
（2）验证极性
（3）衰减
测试方法为借助光损耗测试装置（OLTS- Optical Loss Test Set）完成 ，即光源光功率计进行测试。本任务中，测试设备为福禄克CertiFiber Pro光纤认证测试仪。
二级测试，为一级测试加上OTDR（光时域反射计）测试曲线和事件判断。OTDR测试可以检测损耗，连接器反射，熔接点位置，弯曲事件等，判断安装质量，这些在OLTS测试中是无法获得的。
二级测试测试内容包括：
（1）验证电缆长度
（2）验证极性
（3）衰减
（4）OTDR曲线和事件
本任务中，二级测试设备为CertiFiber Pro光纤认证测试仪和OptiFiber Pro光纤OTDR测试仪。
3.确定测试光纤类型和波长
光纤分不同类型，单模分为OS1(或OS1a),OS2，多模分为OM1,OM2,OM3,OM4,OM5。
图2.4.1 紧套管和松套管示意图
（1）根据套管和喷码确定光纤类型
OS1(或OS1a)单模光纤通常采用紧套管结构，专为室内应用而设计。
OS2单模光纤通常采用松套管设计，更适合户外应用。
紧套管和松套管的结构示意图如图2.4.1。可根据产品包装识别光纤类型，如图2.4.2。
图2.4.2包装说明示意图（本图为OS2类型）
注意识别分类，不同分类在测试时存在较大区别
衰减系数
OS1(或OS1a)的最大允许衰减系数为1.0db/km
OS2的最大允许衰减系数为0.4db/km。
传输距离
OS1(或OS1a)单模光纤的最大传输距离为10km，
OS2单模光纤的最大传输距离则可以达到200km。
支持速率
OS1(或OS1a)和OS2单模光纤都可以在不同的传输距离下实现1到10GbE的传输速率
OS2类型的单模光纤还可用于40G/100G以太网传输。

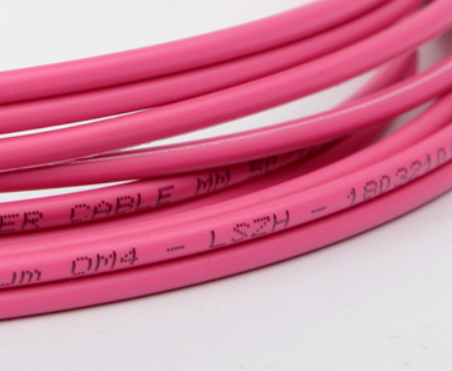

OM1,OM2,OM3,OM4,OM5多模光纤区别主要在模式带宽，用于室内。其跳线可借助喷码区别多模光纤类型，如图2.4.3可观察到该光纤为OM4类别多模光纤。
选择正确的分类，注意区别
传输距离和速率
OM1最大传输距离为1G时275 m，10G时33m
OM2最大传输距离为1G时550 m，10G时82m
OM3最大传输距离为1G时550 m，10G时300m，40G时240m
OM4,OM5最大传输距离为1G时550 m，10G时400m，40G时350m
图 2.4.3多模OM4喷码
（2）根据跳线颜色确定光纤类型

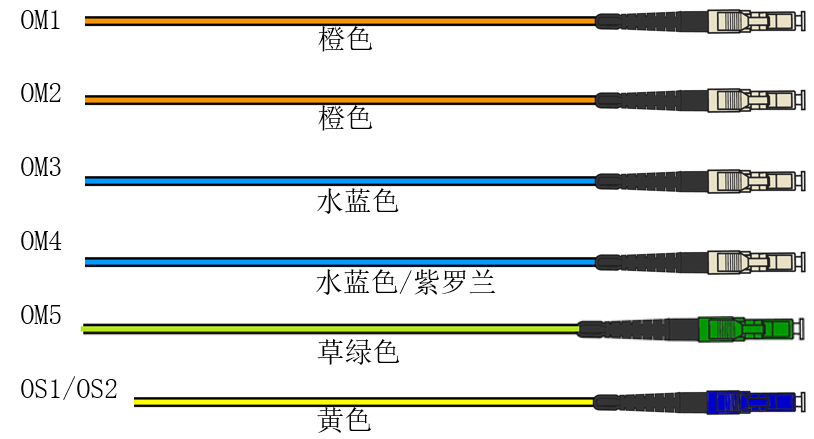

根据光纤跳线的颜色和孔径确定光纤类型，如图2.4.4。
OM1为橙色，孔径为62.5um
OM2为橙色，孔径为50um
OM3为水蓝色，孔径为50um
OM4为水蓝色或紫罗兰色，孔径为50um
OM5为草绿色，孔径为50um
OS1(或OS1a)/OS2为黄色，孔径为9um
图 2.4.4 跳线颜色示意图
选择测试方法执行测试
1.确定链路模型
光纤存在三种被测模型。
（1）永久链路，两端都是连接器（耦合器）
（2）半链路，一端为连接器（耦合器），一端为连接头
（3）通道链路(最简结构就是跳线直连)，一般情况下其两端均为连接头
2.进行参考设置
基于三种被测模型，对应三种不同的参考跳线参考设置方法
（1）一跳线法，针对光纤永久链路的被测链路，连接方式如图2.4.5，图2.4.6所示。测试结果含两端的连接器。
图 2.4.5一跳线参考设置（多模）
图 2.4.6一跳线法：接入被测链路
（2）二跳线法，针对一端为连接器（耦合器），一端为连接头的被测链路，连接方式如图2.4.7，图2.4.8所示。测试结果含一端的连接器。
图 2.4.7二跳线参考设置（多模）
图 2.4.8二跳线法：接入被测链路
（3）三跳线法，针对光纤通道链路的被测链路，连接方式如图2.4.9，图2.4.10所示。测试结果不含两端的连接器。
图 3.4.9三跳线参考设置（多模）
图 2.4.10三跳线法：接入被测链路
OTDR测试也分三种测试模型，对应三种不同的发射光纤补偿方法
（1）仅发射光纤补偿
如图2.4.11和图2.4.12所示，进行发射光纤补偿和接入被测链路，补偿设置完成后，测试时，以灰色显示，代表该段补偿链路已经扣除。
图2.4.11发射光纤补偿
图2.4.12接入被测链路示意图
（2）发射+接收光纤补偿
如图2.4.13和图2.4.14所示，进行发射光纤补偿和接入被测链路。补偿设置完成后，测试时，以灰色显示，代表该段发射和接收补偿光纤已经扣除。
图2.4.13发射+接收光纤补偿
图2.4.14接入被测链路示意图
（3）双向测试光纤补偿
如图2.4.15和图2.4.16所示，进行发射光纤补偿和接入被测链路。补偿设置完成后，测试时，以灰色显示，代表发射和接收补偿光纤已经扣除。
图2.4.15双向测试光纤补偿
图2.4.16接入被测链路示意图
3.确定链路测试标准

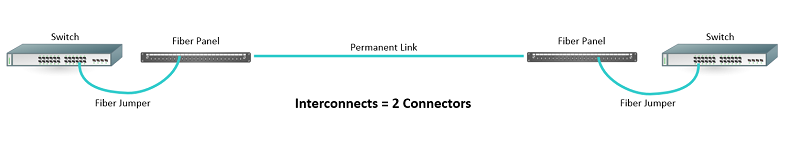

确定光纤测试标准，可以选择ANSI/TIA-568或ISO 11801的相关标准，并根据设计点位信息，确认连接器和熔接点数量。如图2.4.17(a)所示，连接器数量为2，如存在中间跳接，则图2.4.17(b)显示为4个连接器。熔接点数量也需要提前确认，特别是长途链路中有几处熔接。
(a)
(b)
图2.4.17 连接器数量
