任务二 使用OTDR测试仪进行光纤测试
注意事项：
（1）如测试中仪器检测到光纤中有活动光，请立即断开光纤和测试仪的连接；
（2）如测试中被测链路端口或连接头有损坏，请勿强行与测试仪进行连接；
（3）如测试仪亏电，请充电后再使用；
【操作要领】
1.测试仪准备
（1）选择福禄克网络公司的OptiFiber Pro测试仪，包括主机和光纤附件。
（2）开机，预热5分钟。
2.新建测试项目
（1）新建一个测试项目，按表2.4.4中①-⑨所示步骤，标准选择OS2 ANSI/TIA-568.3-D-1 RL=35dB
表2.4.4 使用OTDR新建测试项目步骤
| 步骤①：在主界面选择第二栏 | 步骤②：选择 “新测试” | 步骤③：进入配置界面 |
|---|---|---|
 |
 |
 |

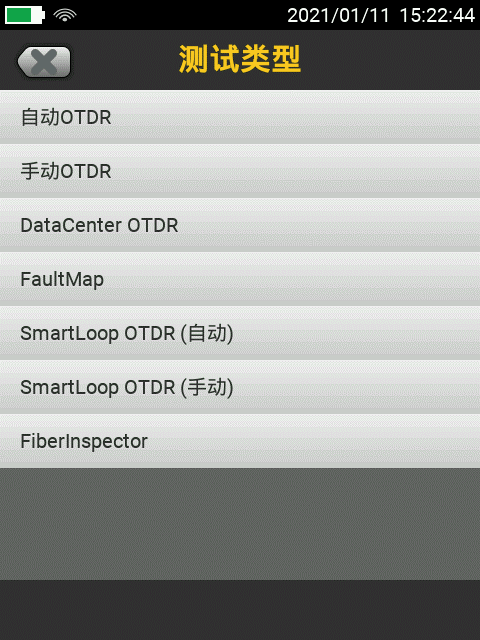

| 步骤④：选择测试类型：自动OTDR | 步骤⑤：选中光纤类型，进入光纤类型列表 | 步骤⑥：选择光纤类型，本任务中为OS2 Singlemode |
 |
 |
 |
| 步骤⑦：选中测试极限值项 | 步骤⑧：选择测试极限值 | 步骤⑨：选中 “使用所选的” |
|
 |
 |
3.设置补偿执行测试
（1）测试仪端口接入补偿光纤，按照表2.4.5中①-⑥所示步骤，设置完补偿后，接入被测链路，并进行测试。
表2.4.5设置补偿执行测试步骤
| 步骤①：选择设置补偿 | 步骤②：设置仅前导 | 步骤③：设置补偿 |
|---|---|---|
 |
 |
 |
| 步骤④：设置补偿成功后，保存 | 步骤⑤：返回主界面，确认设置补偿提示已变灰色 | 步骤⑥：接入被测光纤，按下测试，得到测试结果 |
 |
 |
 |
（2）测试完成后，按照表2.4.6中①-③所示步骤，设置名称，获得测试结果，存储报告，并查看测试结果。
表2.4.6 测试完成步骤
| 步骤①：设置名称，保存结果 | 步骤②：保存完成（左上角确认名称已生效） | 步骤③：查看结果，1310nm和1550nm详情 |
|---|---|---|
 |
 |
 |
（3）当测试结果以相同名字命名时，测试仪会将一级测试报告和OTDR报告合并成二级测试报告。如图2.4.18，图2.4.19合并后001，002报告中既包含了一级测试损耗报告，又包含了OTDR报告。
图2.4.18 二级测试报告的生成 图2.4.19 二级测试报告的生成
（4）继续寻找下一条链路的进行测试，直至整个系统所有光纤信息点测试完成。
