测试报告可用于诸多场合，在数据中心或PDS综合布线系统场景中，如图6.1.1除了工程验收外还可以运用到规划设计、选型/采购、施工安装、运行维护等环节，而在物联网、制造业和专用设施用户场景中，还可以指导标准工艺操作规范建设、采购或预检、装配和维护定检等环节。
因此掌握报告的基本内容查看分析和方法是非常必要的。
报告数据可分两种，一种是原始测试数据，一种是加工提炼数据。在福禄克Linkware报告管理软件中，导入保存未flw后缀文件的为原始数据，保存为pdf、txt、html等后缀的为加工提炼数据。
1. 测试报告数据分析
一般福禄克的测试报告为pdf格式。
2. 电缆报告
典型的电缆认证测试报告如下图6.1.2所示，
左侧为表格数据，右侧为图形数据。
其中参数表示时，会分别列出主机和远端数据，线对间或线对测试数值，以及最差余量和最差值，需要注意前者是测试值和标准极限值最接近的点，后者是测试值和x轴最接近的点。
通过测试后，左下角所列出的是当前电缆满足的应用标准，如满足1000Base-T。
图6.1.2铜缆测试报告
3. 光纤报告
典型的光纤一级认证测试报告如下图6.1.3所示，
以数字表格数据显示结果。
其中参数为长度、损耗、波长等。测试配置会显示转换器、熔接点和连接器类型。
通过测试后，下方会所列出的是当前光纤满足的应用标准，如满足1000Base-LX。

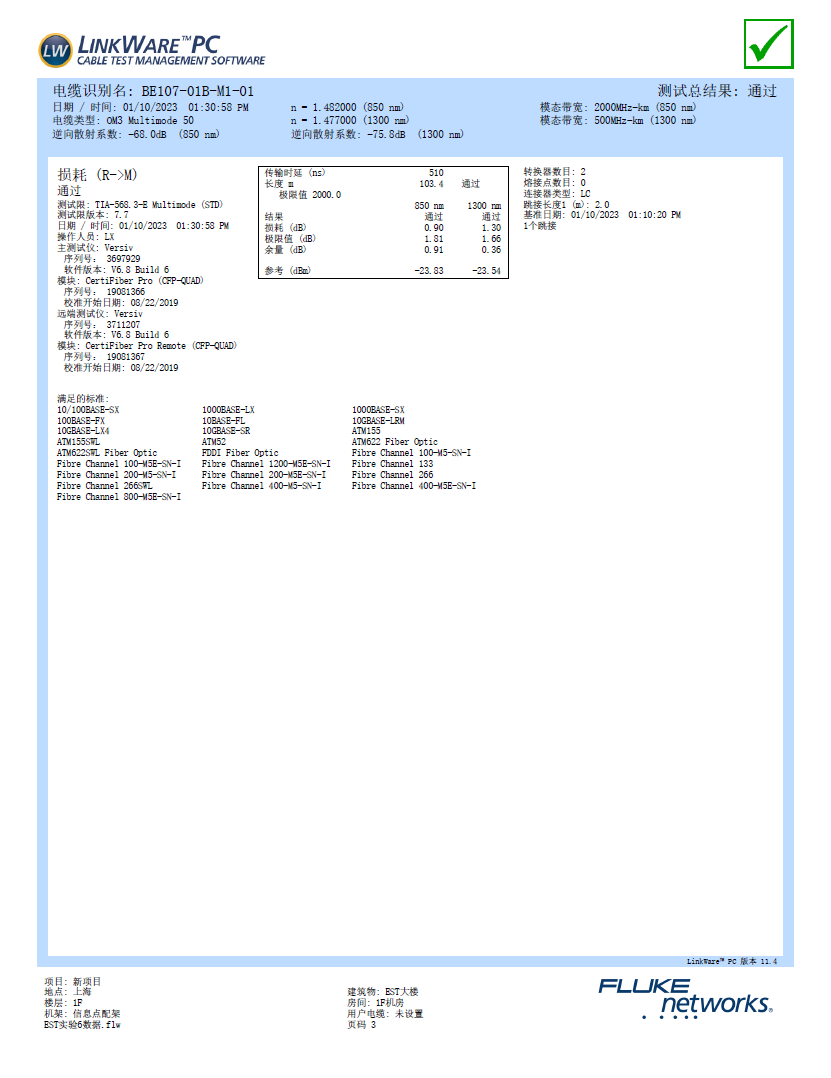

图6.1.3光纤一级测试报告
典型的光纤OTDR测试报告如下图6.1.4所示，
以通道图、数字表格和图形数据显示结果。
其中参数为长度、损耗、反射等。测试配置会显示量程、分辨率、脉宽、平均时间、损耗阈值等。
结果异常时，会显示事件错误和相关信息。
图6.1.4光纤OTDR测试报告
1. 测试报告统计分析
如果测试链路数量较多，评估工作除了链路报告外，可以增加统计分析，查看更多相关信息，如总长度、关键指标分布、测试通过情况分布等。
图6.1.5 总体项目统计
图6.1.6 项目子项统计
2. 原始数据分析和导出
3. 电缆原始数据分析管理
对于高性能高可靠的电缆数据传输性能分析，有时需要查看原始准确数据，一般我们可以通过软件导入数据后，通过软件所带分析器或界面进行观察记录。所看到数据可以导出成csv报告，做归档或进一步比对分析。
图6.1.7 铜缆参数原始数据分析
4. 光纤原始数据分析管理
对于高性能高可靠的光纤数据传输性能分析，有时需要查看原始准确数据，一般我们可以通过软件导入数据后，通过软件所带分析器或界面进行观察记录。不同光纤数据进行分析比对，查看差异，如下图6.1.8所示，不同芯光纤测试数据存在差异。
