报告软件的使用和结果统计实验（30分钟）
- 安装并打开LinkWare PC软件，如果是首次运行，打开软件默认是英文版，所以先要更改语言，点击上方菜单栏的“Options”，选择“Language”-“Chinese（Simplified）”（如果打开是中文请跳过这一步）

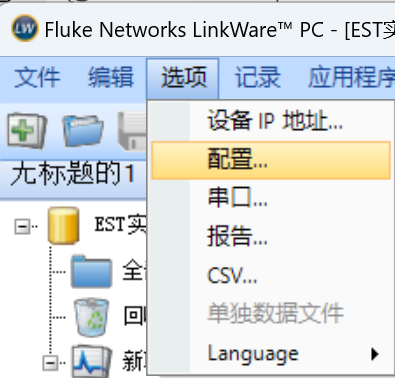

- 点击“选项”-“配置”，进入后把长度单位设置成米（m）
- 点击“文件”-“打开”，选择“EST实验6数据”，打开测试报告

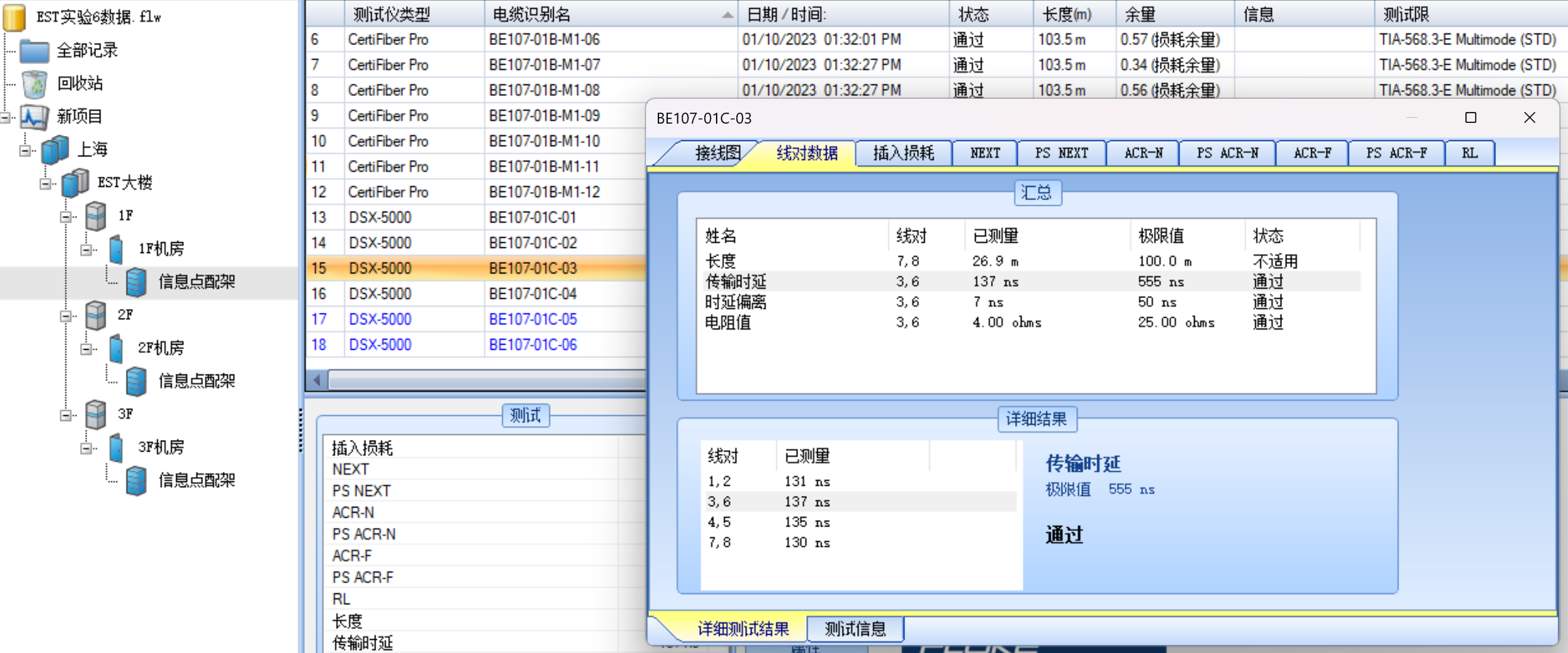

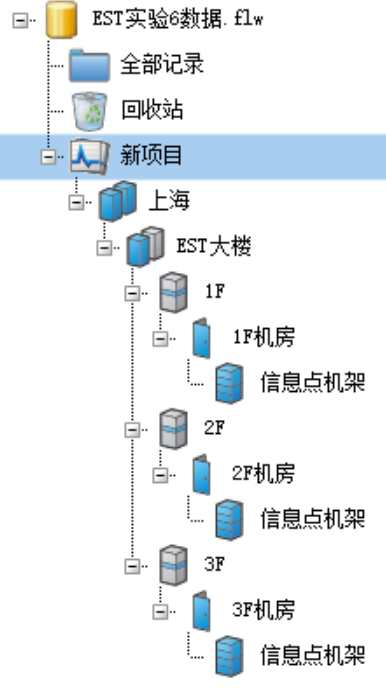

- 打开测试数据后，点击左侧的项目，通过项目可以查看到该测试所对应的测试地点和区域，符合TIA606标准当中针对测试所对应的命名要求，分别点击1F到3F的信息点配架，可以看到每个楼层所测的链路信息，双击想要查看的链路结果可以显示该链路的具体详细数据（包括每项测试参数的结果）

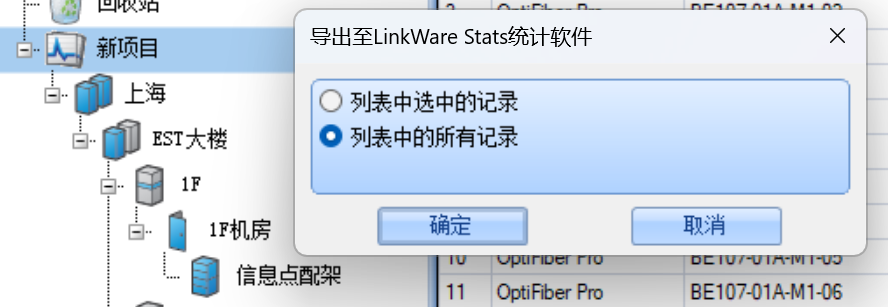

- 选中左侧“新项目”，然后再点击上方菜单栏中的
数据统计键，选择“列表中的所有记录”并确定

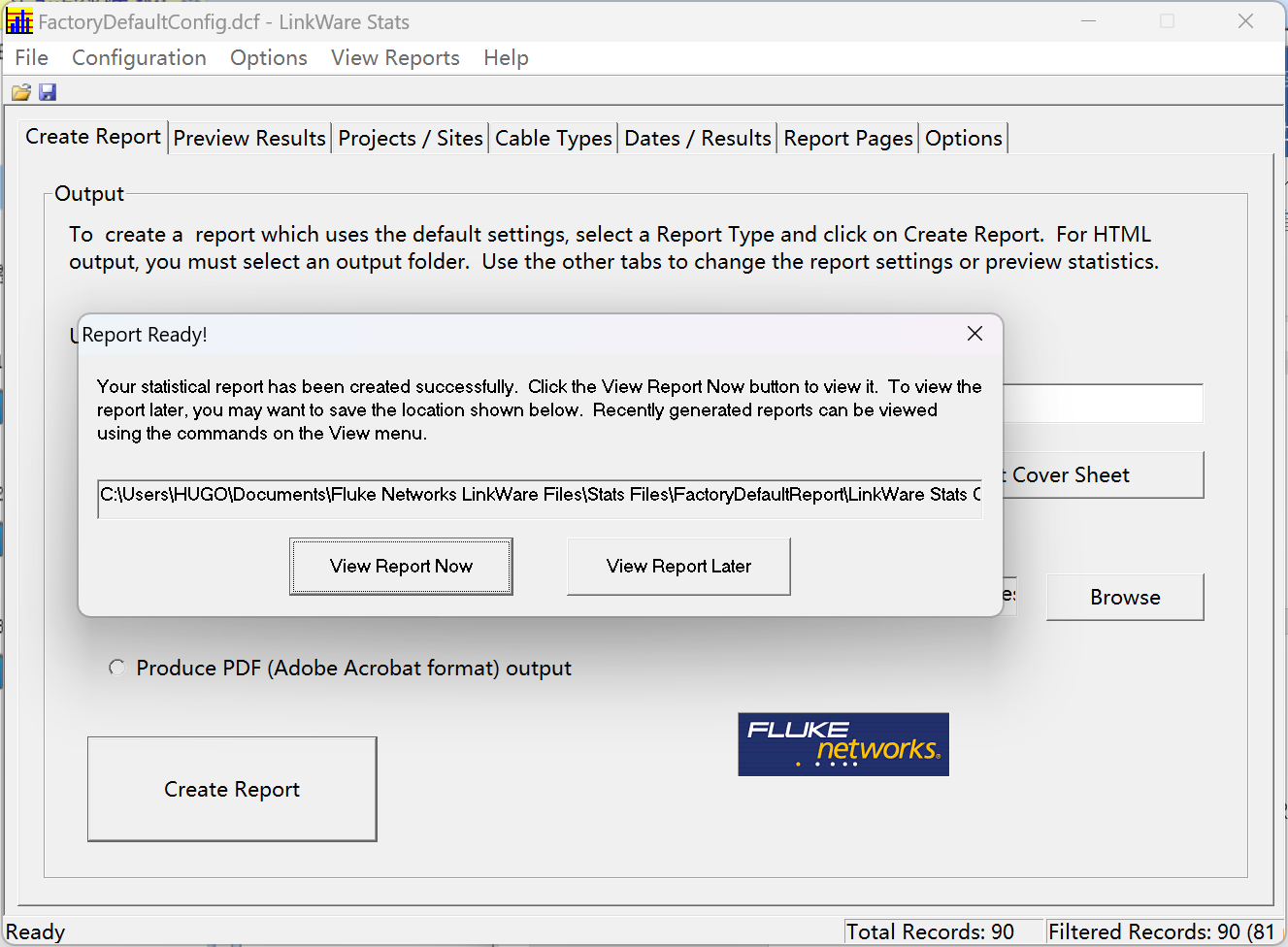

- 在统计软件中点击“Create Report”-“是”，点击“View Report Now”来查看统计结果
- 统计报告会以HTML的格式进行打开显示，首页上会显示日期范围和全部记录的链路数量以及参数统计的图表，点击上方的“点击此处”查看具体的信息

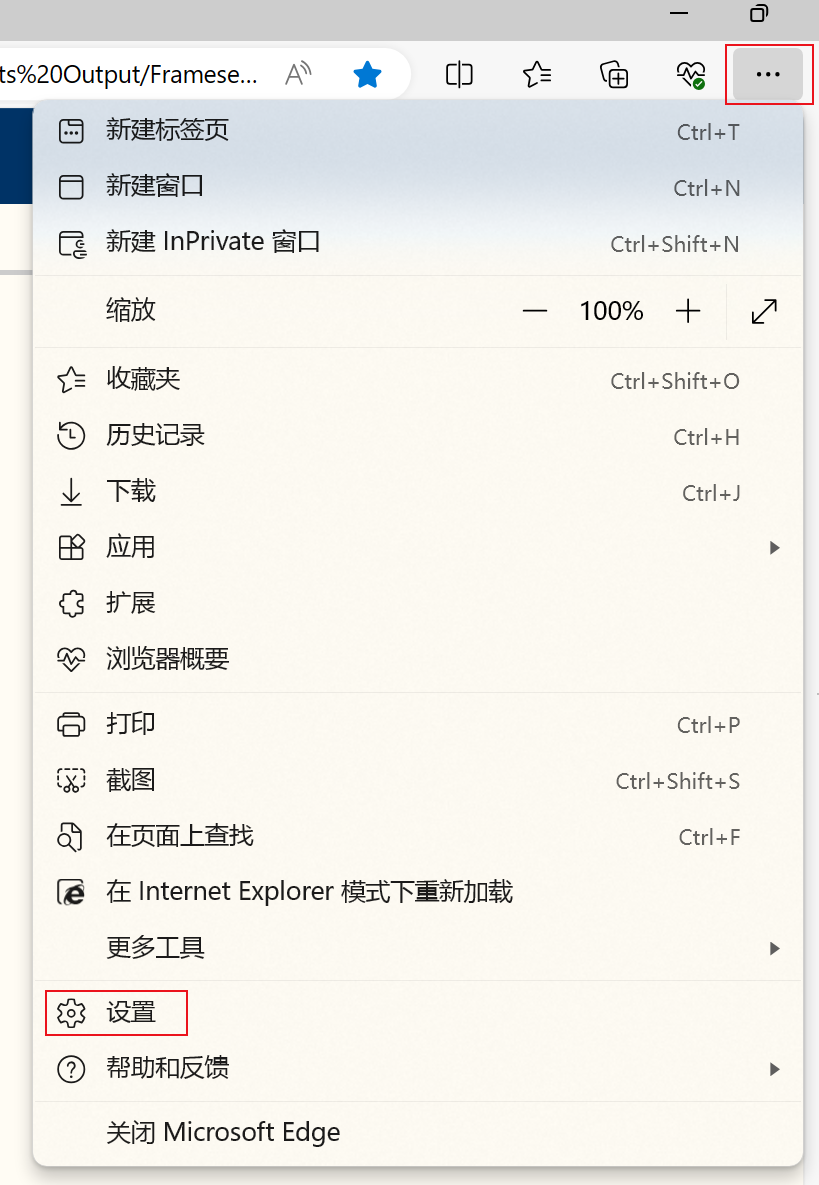

- 在查看数据之前需要对浏览器进行设置，点击浏览器上的设置菜单，在“默认浏览器”选项中把“允许在Internet Explorer模式下重新加载网站（IE模式）”设置成允许，随后重启浏览器，在设置菜单中会多出“在Internet Explorer模式下重新加载”的选项，点击并选择“完成”，再次点击上方的“双绞线”或者“光纤”按键，在浏览器下方弹出的确认框中点击“允许阻止的内容”即可
- 进入后可以查看到总的工程测试的链路的总长度（分别包括了光缆和双绞线）、链路通过和失败的数量
- 点击上方的“双绞线”键，可以看到所有双绞线的统计数据，包括总的链路数量、长度、平均余量、通过和失败的数量等。其次可以通过上方的菜单选择不同的统计内容，包括测试仪、链路、操作者、Tests、衰减、回波损耗、近端串扰、综合近端串扰、衰减串扰比、综合衰减串扰比、等效远端串扰、综合等效远端串扰。
- 点击上方的“光缆”键，可以查看所有的光缆的统计数据，包括光纤一级测试和OTDR的测试统计数据，可以点击上方菜单栏中的测试仪、链路、操作者、Tests、多模（LED）、多模（激光）、单模这些选项来查看不同的统计数据
