2.1思路和方法
【思路与方法】
进行铜缆布线认证测试前，要查看环境，确定每层楼的布线链路点位，首先判断链路类型，选择测试模型，再确定链路类型和屏蔽方式；其次设置测试仪，连接测试链路，执行测试，生成报告。
确定线缆链路类型和测试模型
确定链路类型
永久链路是信息模块到楼层配线设备之间的传输线路，包含水平线缆、模块和可选的CP点（固定转接点），但不包含两端跳线，如图1.7.1。
通道链路是包含两端用户跳线，以及信息模块到楼层水平线缆配线设备之间的传输线路，如图1.7.2。
MPTL(Modular Plug Terminated Links)链路是RJ45水晶头端接到楼层配线设备的传输线路，又称模块化插头端接链路。如图1.7.3。
图1.7.1 模块到配线架
图1.7.2 水平链路加两端跳线
图1.7.3 模块化插头到配线架
确定链路测试模型
如链路组成为1.7.1所示，则测试时测试仪采用永久链路测试模型。
如链路组成为1.7.2所示，则测试时测试仪采用通道链路测试模型。
如链路组成为1.7.3所示，则测试时测试仪采用MPTL链路测试模型。
3.判断线缆类型
识别线缆类型，判定线缆是 CAT5E、CAT6还是CAT6A还是其他类型。一般可通过识别线缆表皮喷码进行识别，如图1.7.4所示，显示为CAT 6，则判定为六类线。
图1.7.4 线缆喷码（六类线）

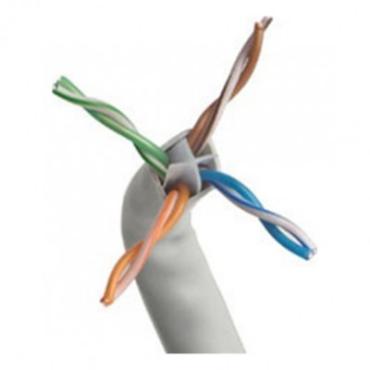

另外，也可以通过结构进行辅助识别，如图1.7.5所示，不同类型双绞线结构设计是不同的，超五类线一般是没有十字骨架设计的，6类和6A线缆则会采用骨架设计。
图1.7.5 双绞线中的十字骨架设计（六类线）
并且CAT5E，CAT6，CAT6A绞率也是不同的，如图1.7.6所示，线缆等级越高，绞率越密。
图1.7.6 不同类型双绞线的结构
识别链路的屏蔽方式
识别线缆屏蔽类型，一般也可通过线缆表皮喷码进行识别，如图1.7.4所示，为UTP非屏蔽双绞线。

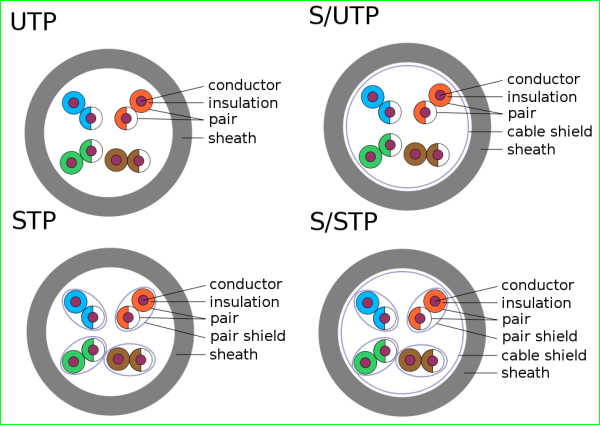

此外，还可以借助屏蔽结构判断。如图1.7.7所示屏蔽结构，分别为UTP非屏蔽双绞线，STP（FTP）线对屏蔽双绞线，S/UTP（F/UTP）外层屏蔽内层非屏蔽双绞线， S/STP(S/FTP)外层屏蔽内层屏蔽双绞线。
图1.7.7 屏蔽结构
选定标准执行测试
连接测试仪和被测链路
按照不同链路模型进行线缆连接。如图1.7.8所示为永久链路测试模型连接方式，图1.7.9所示为通道链路测试模型连接方式，图1.7.10 所示为MPTL链路测试模型连接方式。
图 1.7.8永久链路测试模型连接方式
图 1.7.9通道链路测试模型连接方式
图 1.7.10MPTL链路测试模型连接方式
选定标准进行测试
按照不同链路模型，选择测试标准，进行线缆测试，测试建筑物布线系统内的每一条双绞线链路，每测试完一条链路，命名并存储测试结果，直至所有链路测试完毕。
