传输线仿真分析模块 #1

New Issue
Closed
opened 2025-10-22 16:51:26 +08:00 by husky · 1 comment
husky commented 2025-10-22 16:51:26 +08:00
Owner
Copy Link

增加新功能模块 传输线仿真分析模块

传输介质参数可自定义，例如导体材料，结构等
然后可以通过模拟测试仪对该自定义线缆进行测试

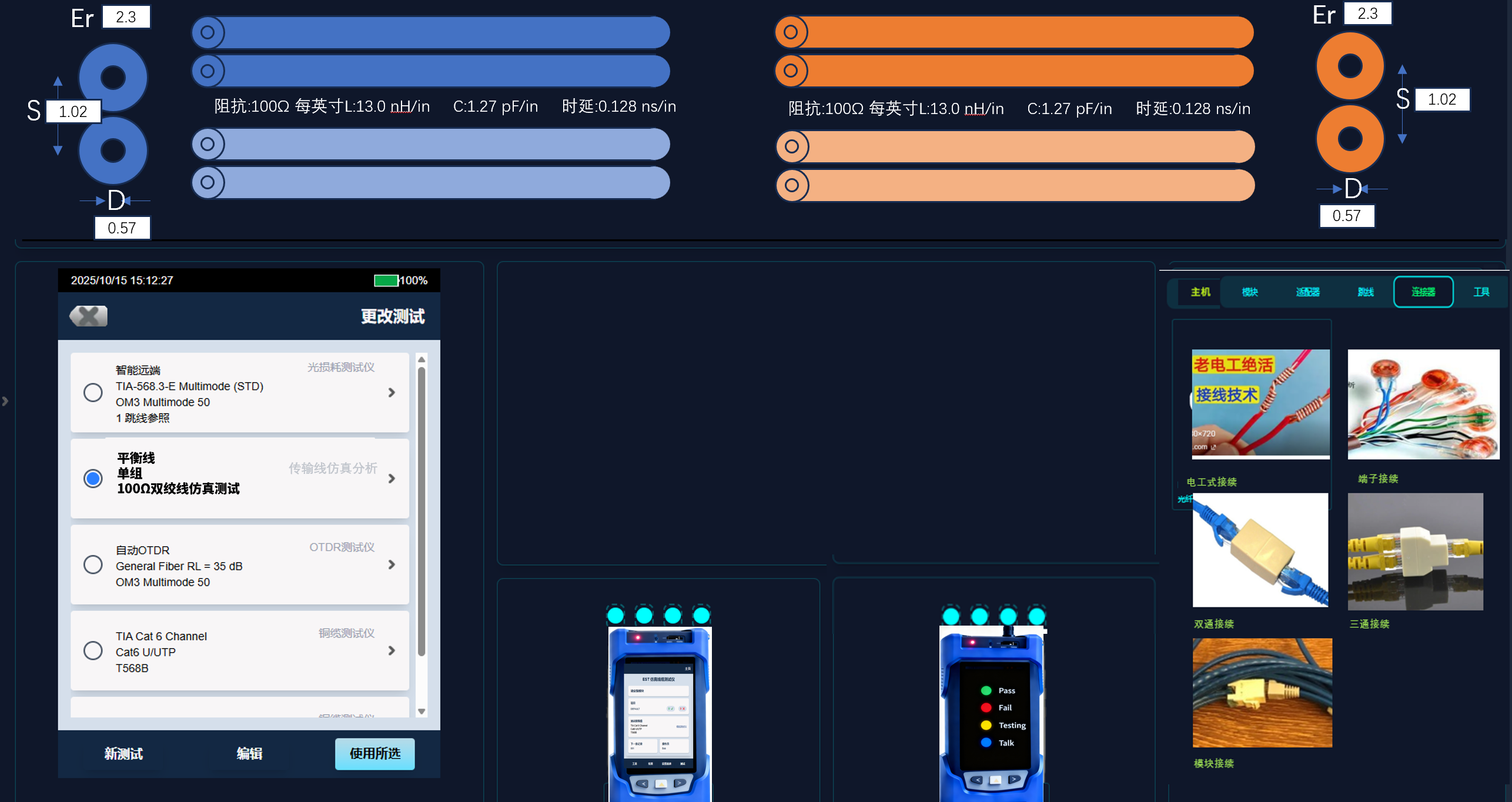

设计构想
\\192.168.15.202\Share\EST\!临时目录 EST传输线仿真测试\EST传输线仿真测试模块素材.pptx

### 增加新功能模块 传输线仿真分析模块 传输介质参数可自定义，例如导体材料，结构等 然后可以通过模拟测试仪对该自定义线缆进行测试 > 设计构想 > `\\192.168.15.202\Share\EST\!临时目录 EST传输线仿真测试\EST传输线仿真测试模块素材.pptx` > ![image.png](/attachments/71cb2e86-fbaf-49ca-92ad-077a676dffc8)
846 KiB
husky self-assigned this 2025-10-22 16:51:26 +08:00
husky added this to the EST-LOCAL project 2025-10-22 16:51:26 +08:00
husky moved this to 任务 in EST-LOCAL on 2025-11-11 13:49:24 +08:00
husky moved this to 进行 in EST-LOCAL on 2025-11-11 13:49:27 +08:00
husky commented 2025-11-25 11:51:09 +08:00
Author
Owner
Copy Link

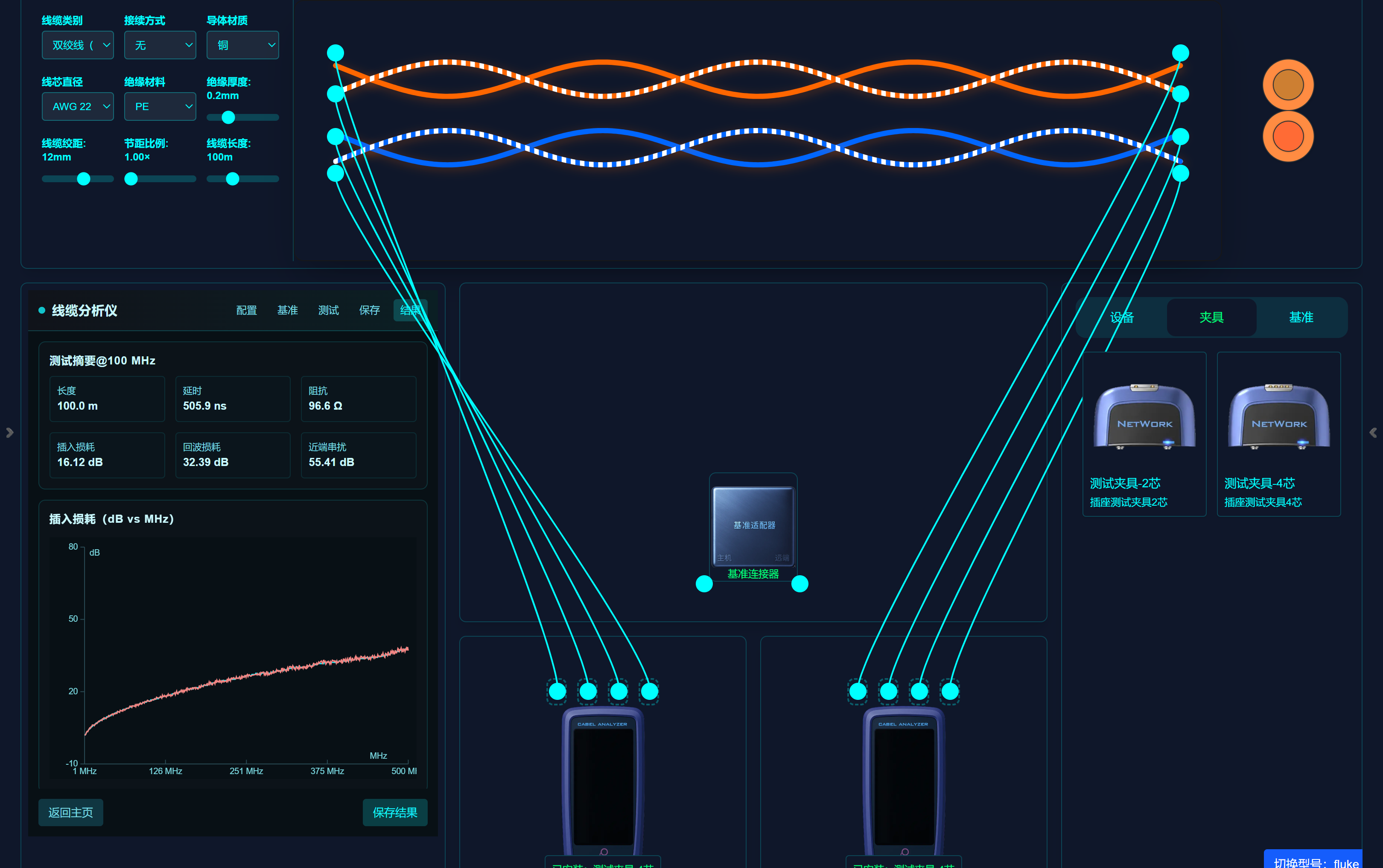

基础框架已经大致完成。
主要修改的部分有3处
1、src/pages/index.js主页，新增设备安装及配套模块。
新增传输线测试设备、配套单对、测试线缆夹具（单对，两对）、基准适配器

2、src/components/DisplayMainPage，作为模拟测试仪的操作界面。
目前支持测试1~500Mhz插入损耗、回波损耗、近端串扰（仅两对线）

3、src/components/scene/CopperAnalyzer.js，作为被测线缆的自定义功能
目前支持如下自定义：
导体材质：铜、铝、银
线芯直径：AWG22、23、24、25、26
绝缘材料：PE、PP
绝缘厚度：0.1-0.5mm (颗粒度0.01mm)
绝缘绞距：1-20mm (颗粒度1mm)
节距比例：1-2.5x
线缆长度：1-305m

用户可以自定义被测链路的线缆数据，使用仿真传输线的测试仪，对不同的自定义线缆链路进行测试，从而了解不同的线缆介质参数，对测试结果的影响

基础框架已经大致完成。 主要修改的部分有3处 1、src/pages/index.js主页，新增设备安装及配套模块。 新增传输线测试设备、配套单对、测试线缆夹具（单对，两对）、基准适配器 2、src/components/DisplayMainPage，作为模拟测试仪的操作界面。 目前支持测试1~500Mhz插入损耗、回波损耗、近端串扰（仅两对线） 3、src/components/scene/CopperAnalyzer.js，作为被测线缆的自定义功能 目前支持如下自定义： 导体材质：铜、铝、银 线芯直径：AWG22、23、24、25、26 绝缘材料：PE、PP 绝缘厚度：0.1-0.5mm (颗粒度0.01mm) 绝缘绞距：1-20mm (颗粒度1mm) 节距比例：1-2.5x 线缆长度：1-305m 用户可以自定义被测链路的线缆数据，使用仿真传输线的测试仪，对不同的自定义线缆链路进行测试，从而了解不同的线缆介质参数，对测试结果的影响 ![image.png](/attachments/5e0b6201-4b17-467d-9fae-981f4fa6e8cc)
1.1 MiB
husky moved this to 任务 in EST-LOCAL on 2025-11-26 16:45:25 +08:00
husky closed this issue 2025-11-28 15:02:49 +08:00
husky moved this to 完成 in EST-LOCAL on 2025-11-28 15:04:20 +08:00
